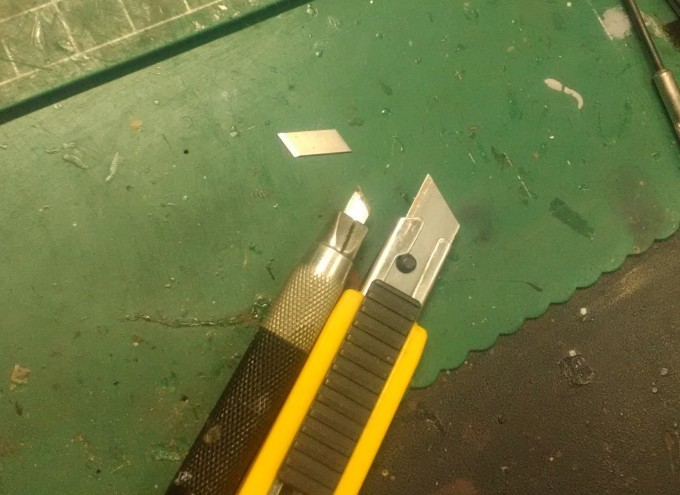

エッチング板のパーツを切り離すのに使っているのは、ホルダー式のナイフですが、刃は折れるカッターの使い古しを取っておいて使用
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_11442870.jpg

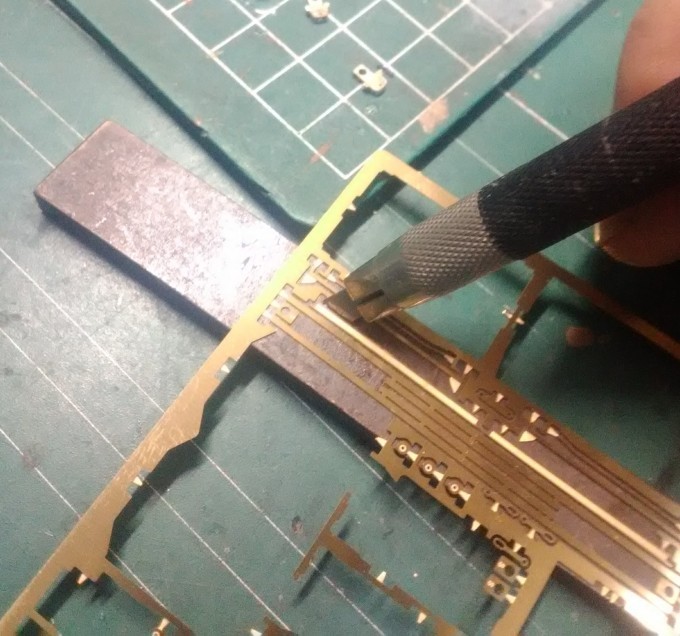

かたい金属板の上でカッターで押切り
厚手の板や洋白版には使えませんが、爪切りやペンチでは入りにくい場所や、歪んでしまいそうなパーツには有効です
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17152250.jpg

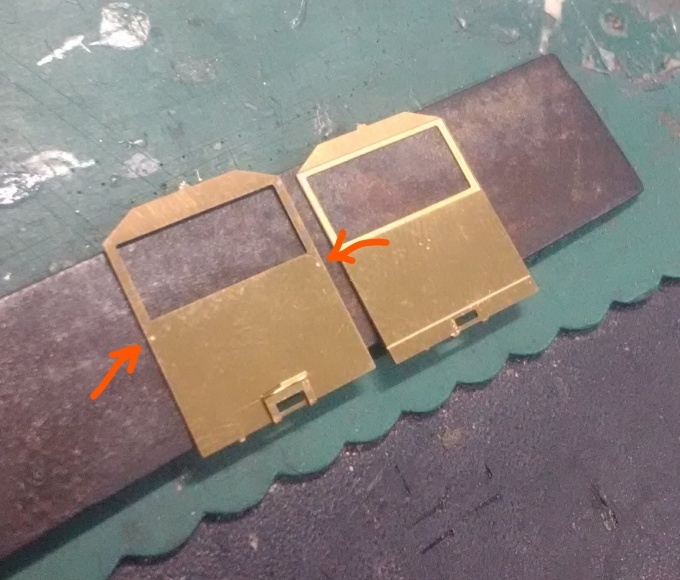

妻板のポンチマークは手すり用ですが、貫通させないほうが良いみたいです
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17180985.jpg

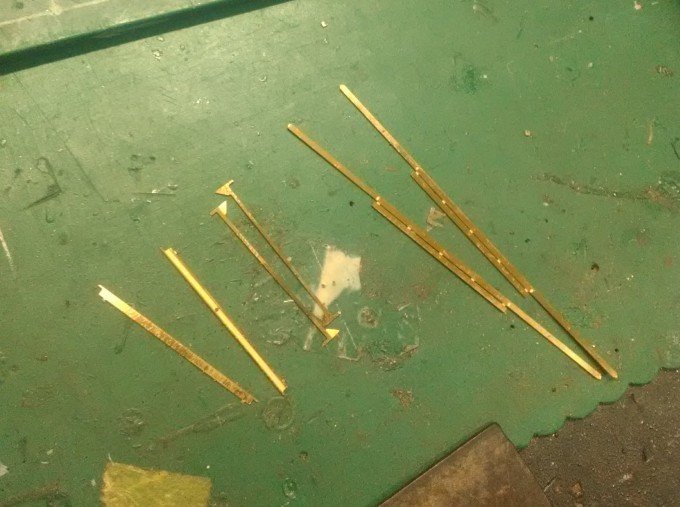

側面に付く枠
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17153085.jpg
板の状態で手すり用の穴を貫通させておきます
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17153872.jpg

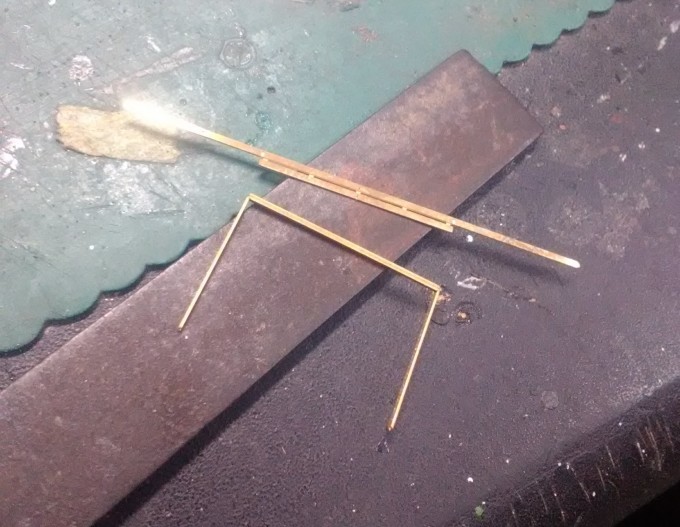

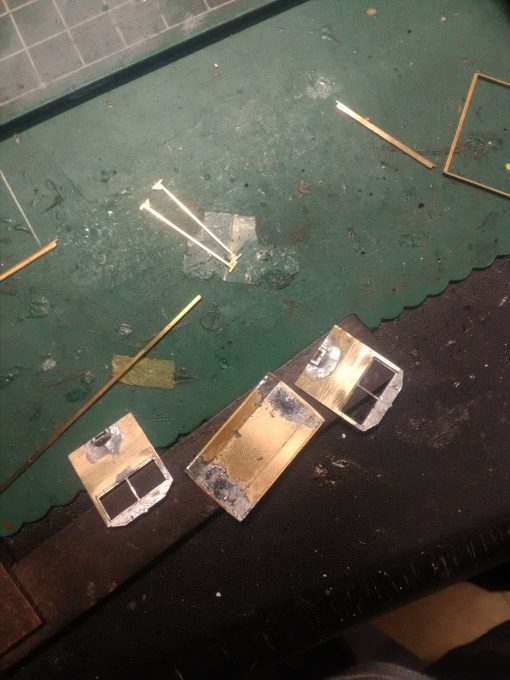

屋根と妻板を付けてしまいましたが、雨どいや枠を付ける段で、入らず一旦ばらす・・・
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17154330.jpg

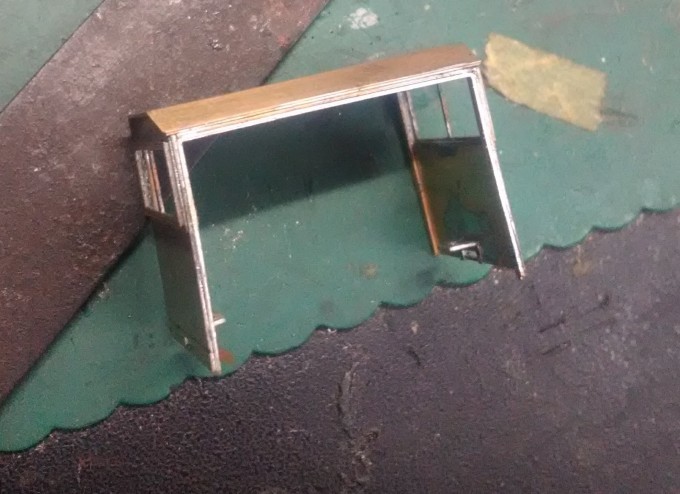

点付けで位置決めしながらの組み立て、なかなか難しい
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17155557.jpg

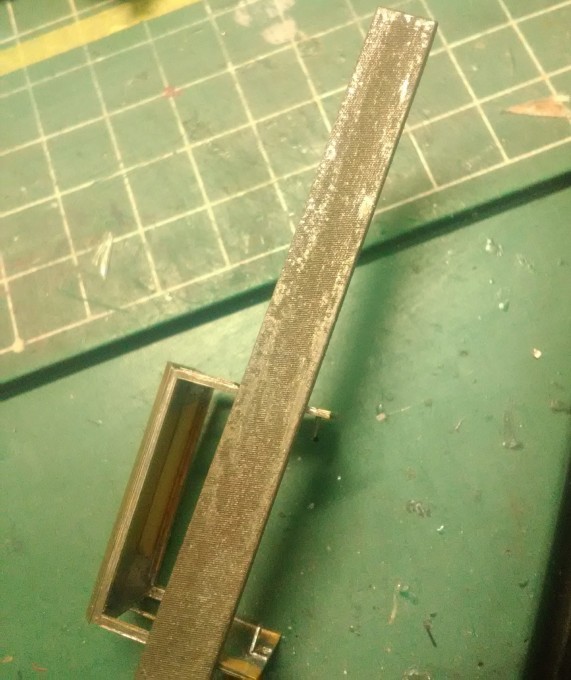

側面の3枚重ねの枠はつらいちにヤスリがけ
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17160092.jpg

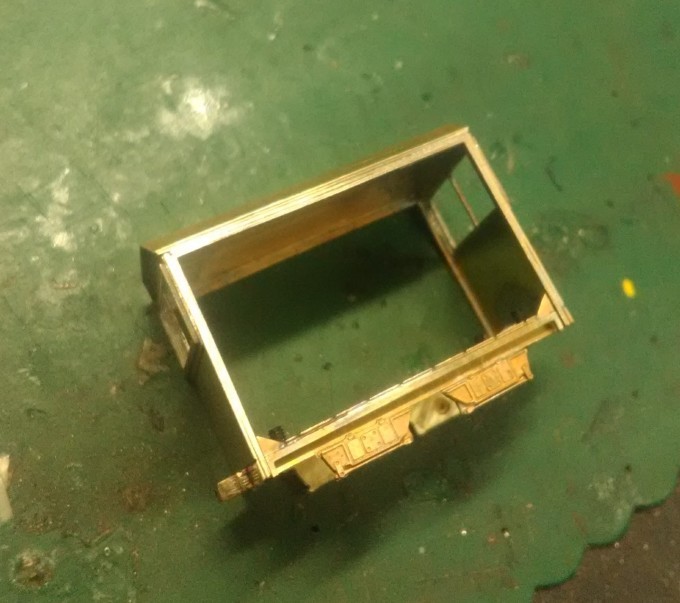

イイ感じになりました
軽便祭の記念エッチング板 北陸重機5tDL その3_e0137686_17161251.jpg
簡単そうで、そうでもない・・・
よくパーツがぴったり合うもんだと感動


記事ここまで




by okikore | 2019-10-26 17:51 | 車両工作 軽便 | Trackback(110) | Comments(0)
北陸重機5tDLの組み立て
2両目の客車を作ります

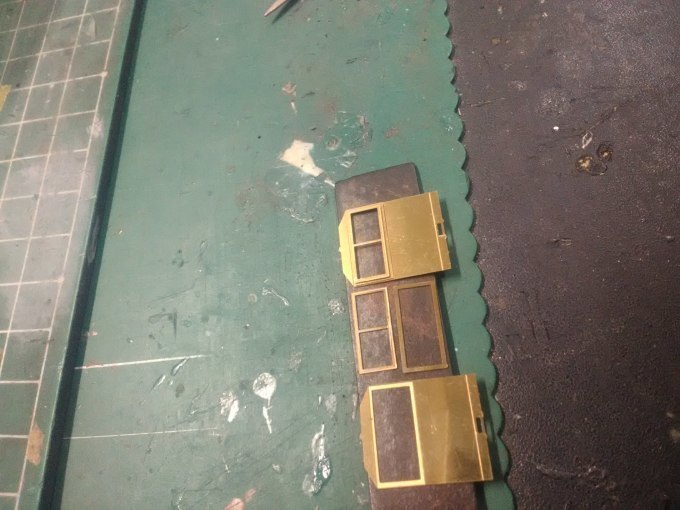

窓枠は一枚目(枠のみ)を裏で使うようです
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11430907.jpg

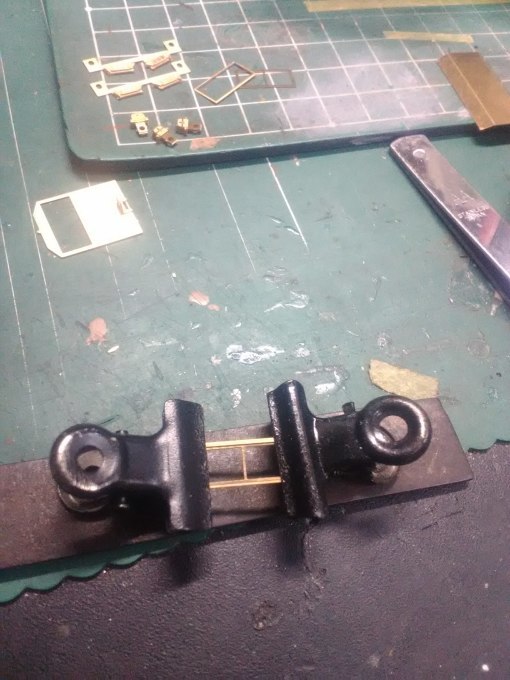

枠の2枚を点付けでズレてないか確認して
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11433694.jpg

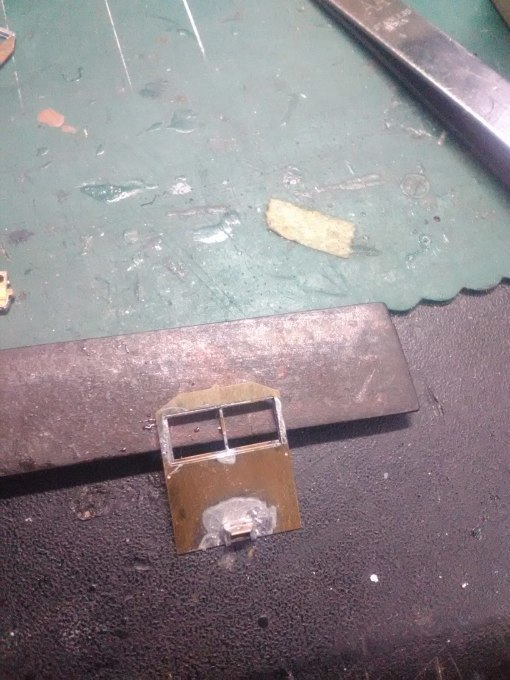

妻板へハンダ付け
3枚いっぺんに付けるより効率が良かった(急がば回れ)
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11435069.jpg
床板は9ミリと6.5ミリゲージを選択できるようになっています
私は9ミリ用にしますので、外側に1ミリドリルで下穴をあけ
1.2ミリのタップ(中タップのみ)を立てました
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11432773.jpg

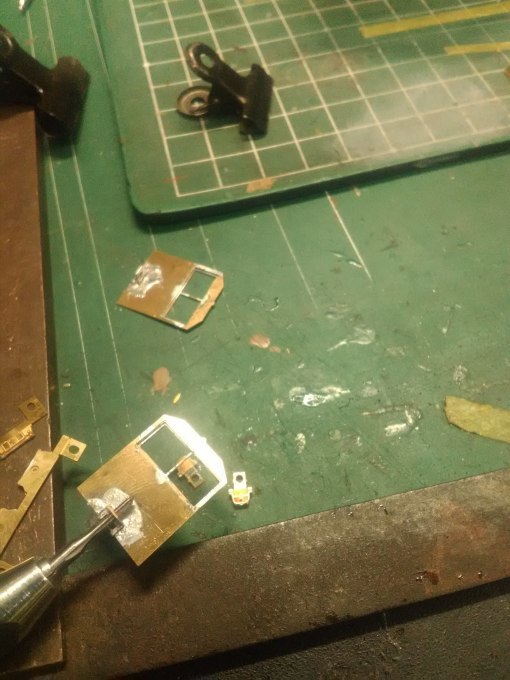

妻板にも1.2ミリのタップ立て
前回は平板の状態でタップを立てましたが、今回は折り曲げてハンダで十分補強してからタップ立て
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11440151.jpg

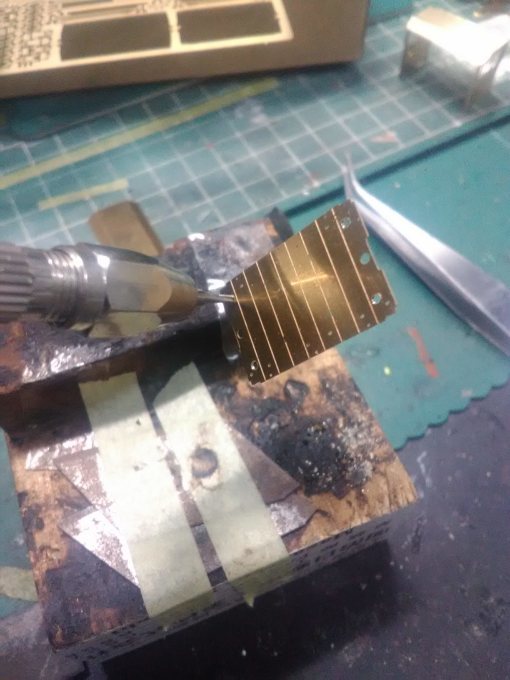

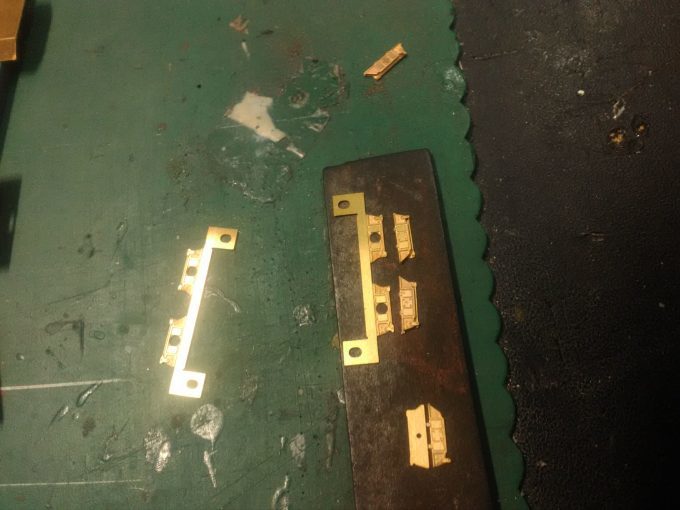

台車の組み立て
前後で台車のモールドが違いますので注意です
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11432001.jpg

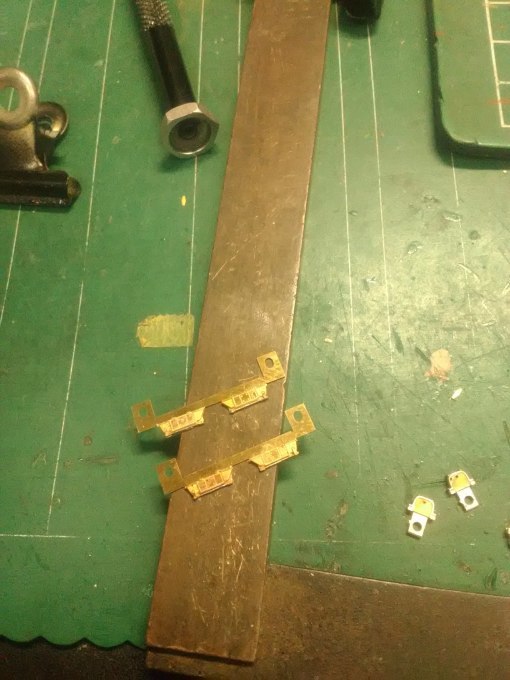

曲がると結構目立ちますので注意しながらハンダ付け
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11434226.jpg

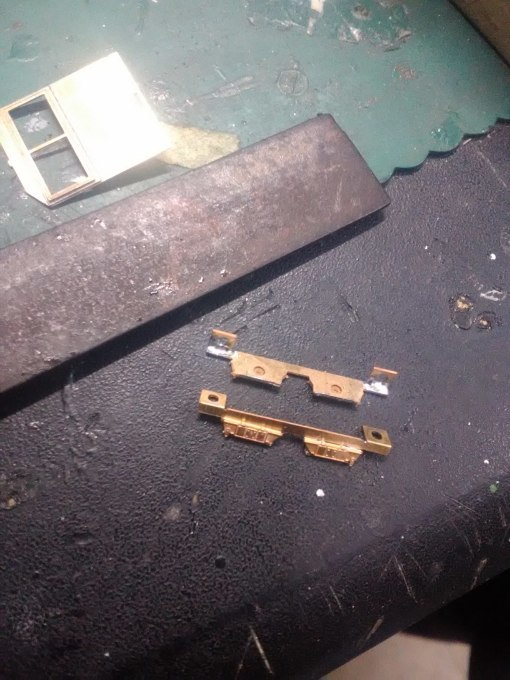

取り付け用の折り曲げた穴にはハンダで補強
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11440551.jpg

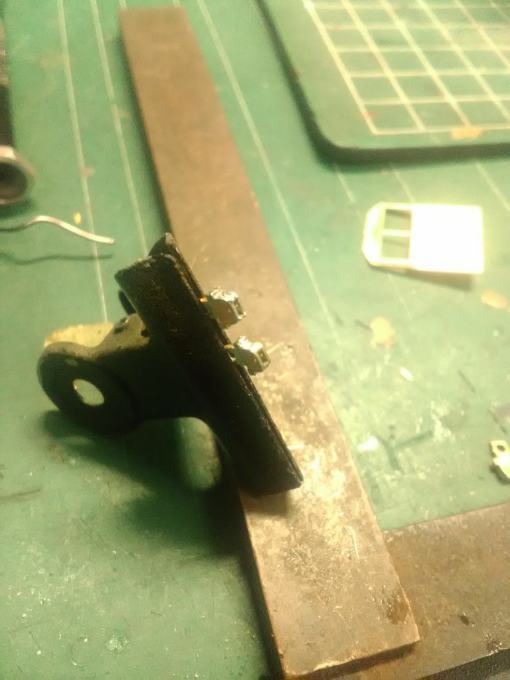

カプラーも折り曲げてハンダ
ヤスリで整形
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11441562.jpg

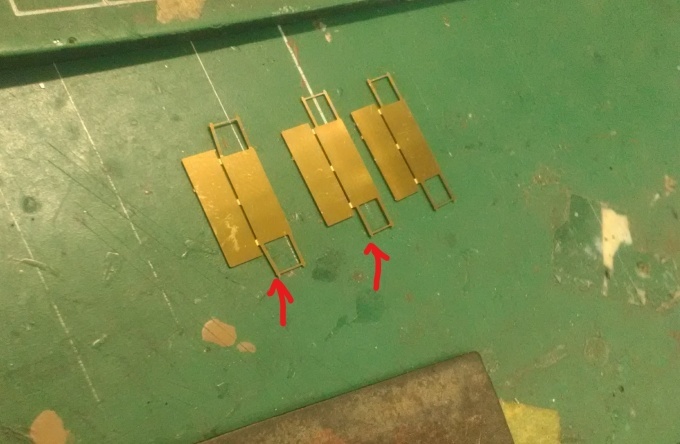

椅子は足の形状に違いがありますので取り付け時に注意です
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11442128.jpg

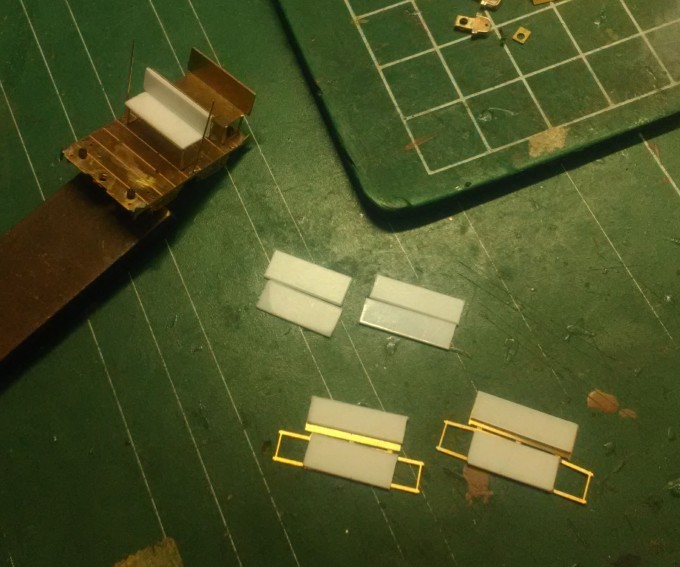

取り付け前に1ミリプラ板でクッションを現物合わせで切り出しておきました
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11445460.jpg

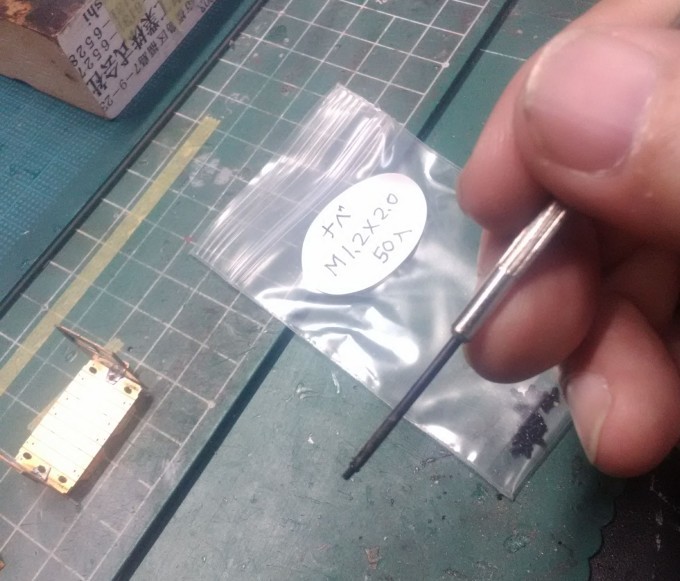

以前大量購入した1.2ミリのビス
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11444560.jpg

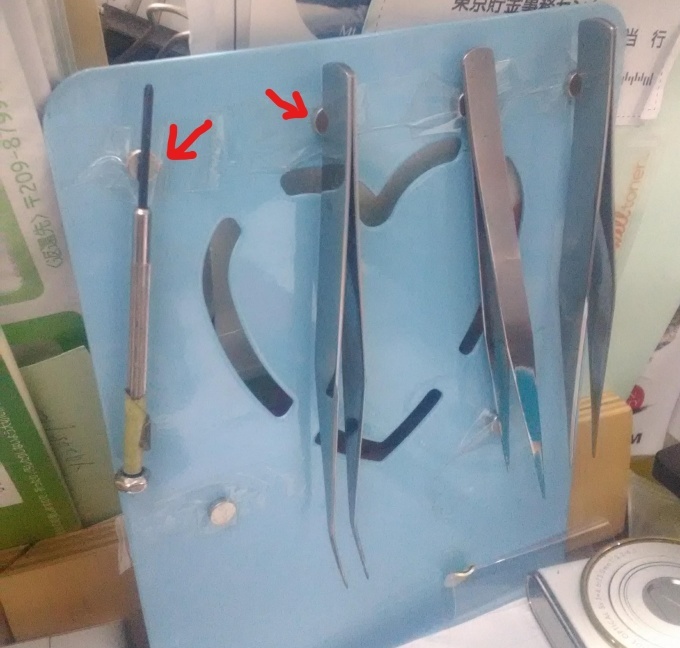

ドライバーは手元のブックスタンドに磁石で保持
小さいネジはドライバーを磁石でこすると付くようになりますので便利
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11444161.jpg

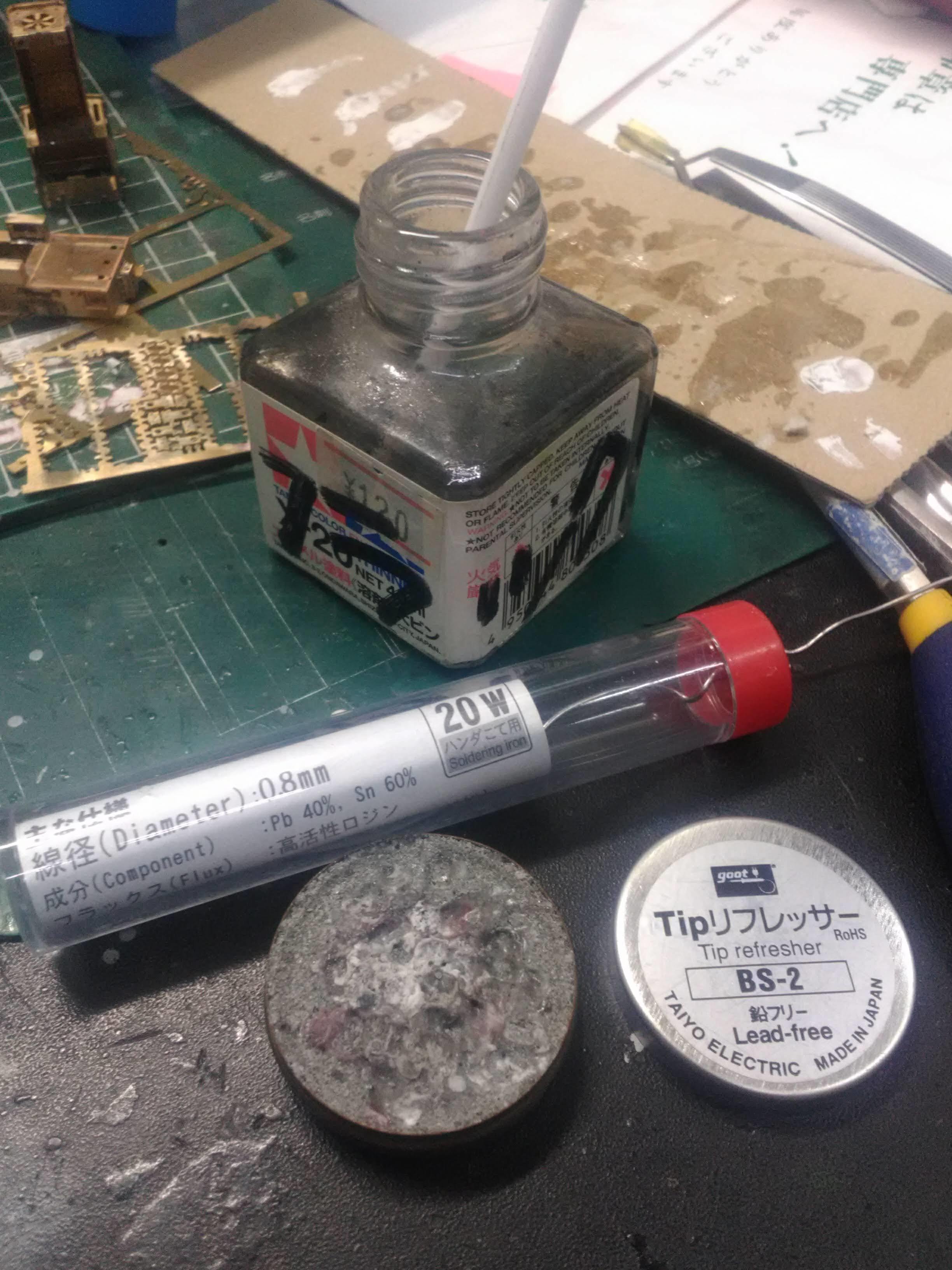

愛用のハンダセット
希釈したフラックスにリフレッサー、ハンダは百均だったかな?
軽便祭の記念エッチング板 北陸重機5tDL その2_e0137686_11433019.jpg


記事ここまで



by okikore | 2019-10-26 13:31 | 車両工作 軽便 | Trackback | Comments(0)

軽便祭の記念板すこし作ってみました

所狭しと無駄なくビッシリとモールドされています

とても繊細ですので扱い注意

軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10073359.jpg

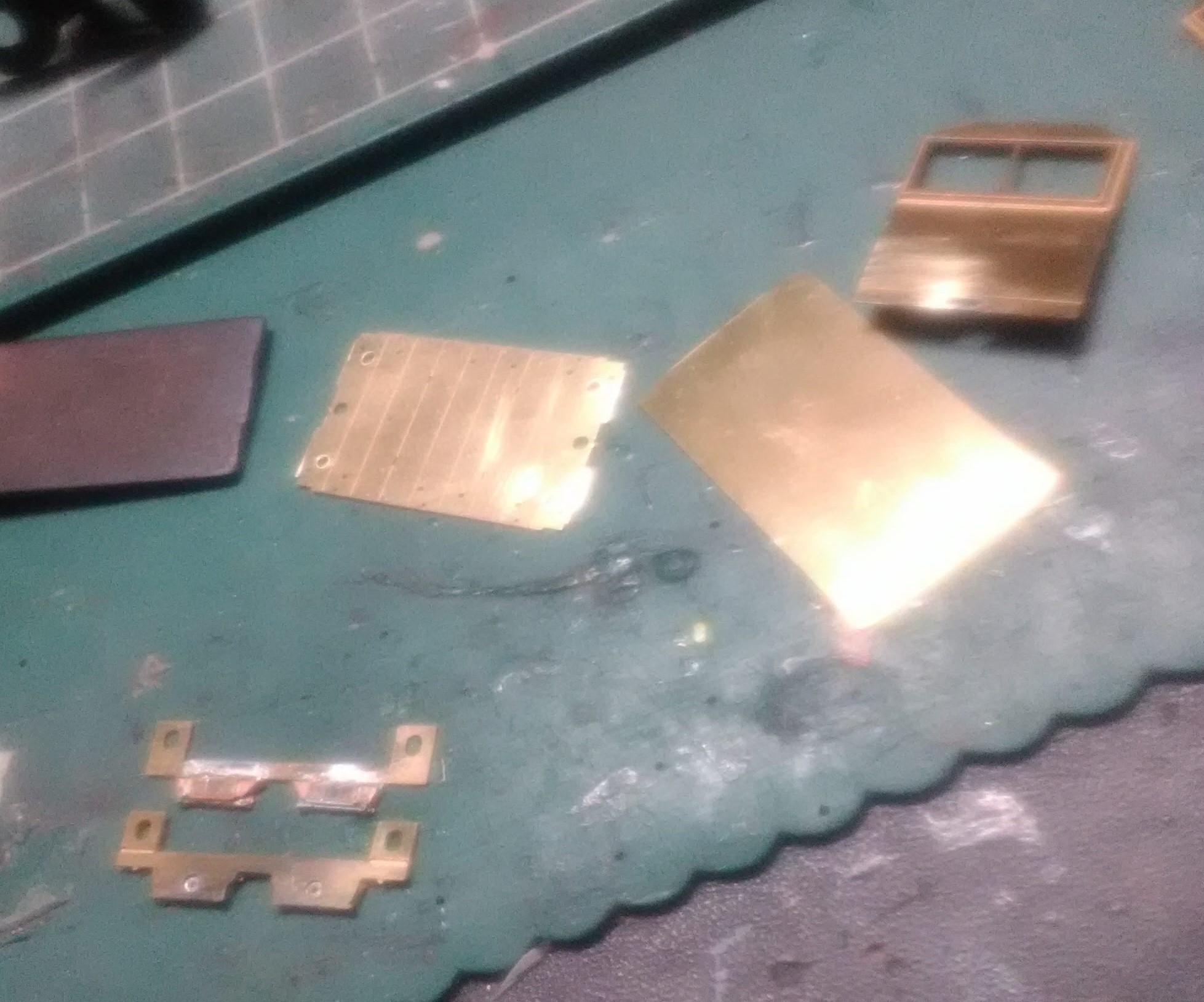

オマケの客車から組立

軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10073965.jpg

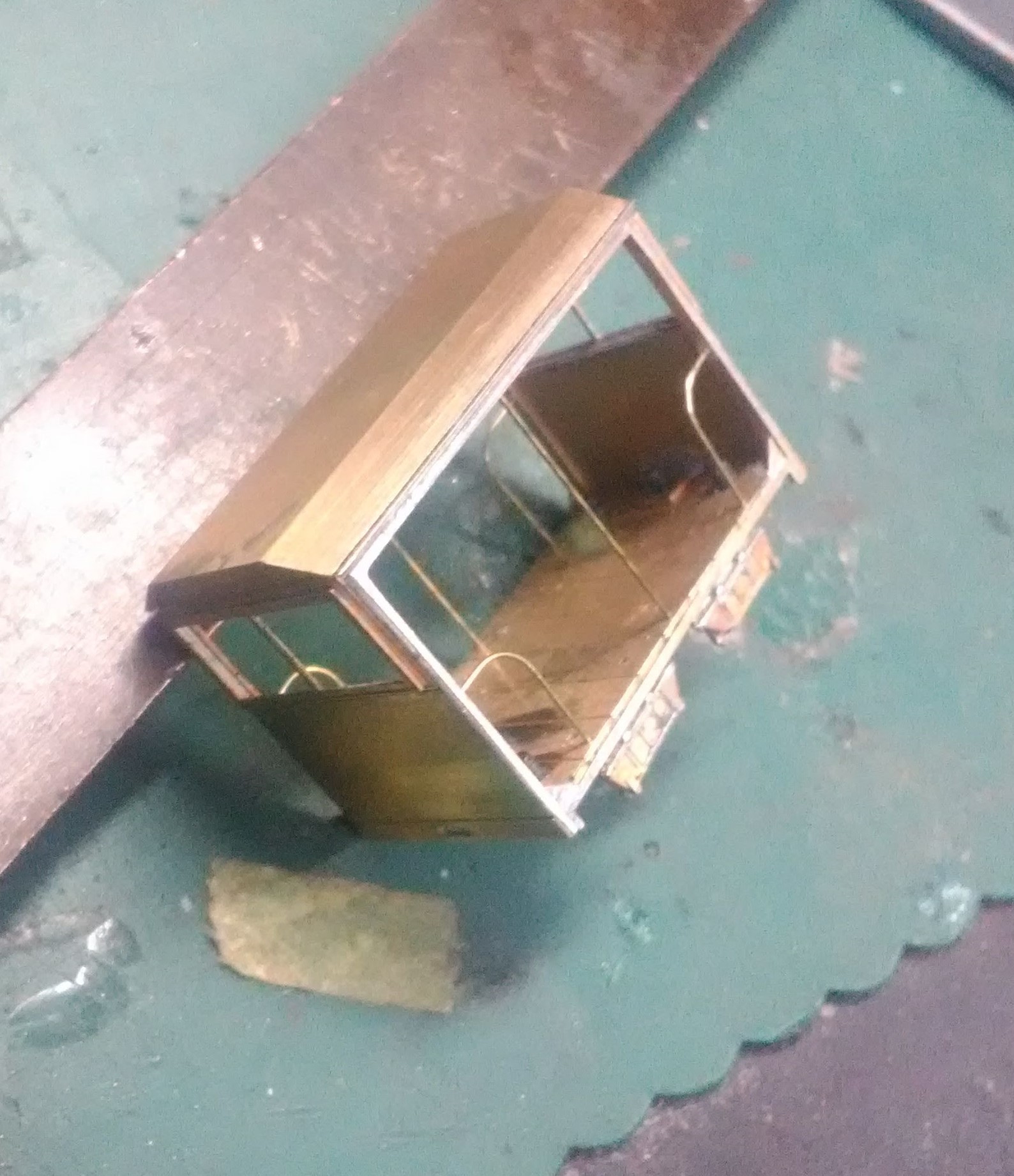

4本の手すりを揃えるのに手こずりました
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10074932.jpg

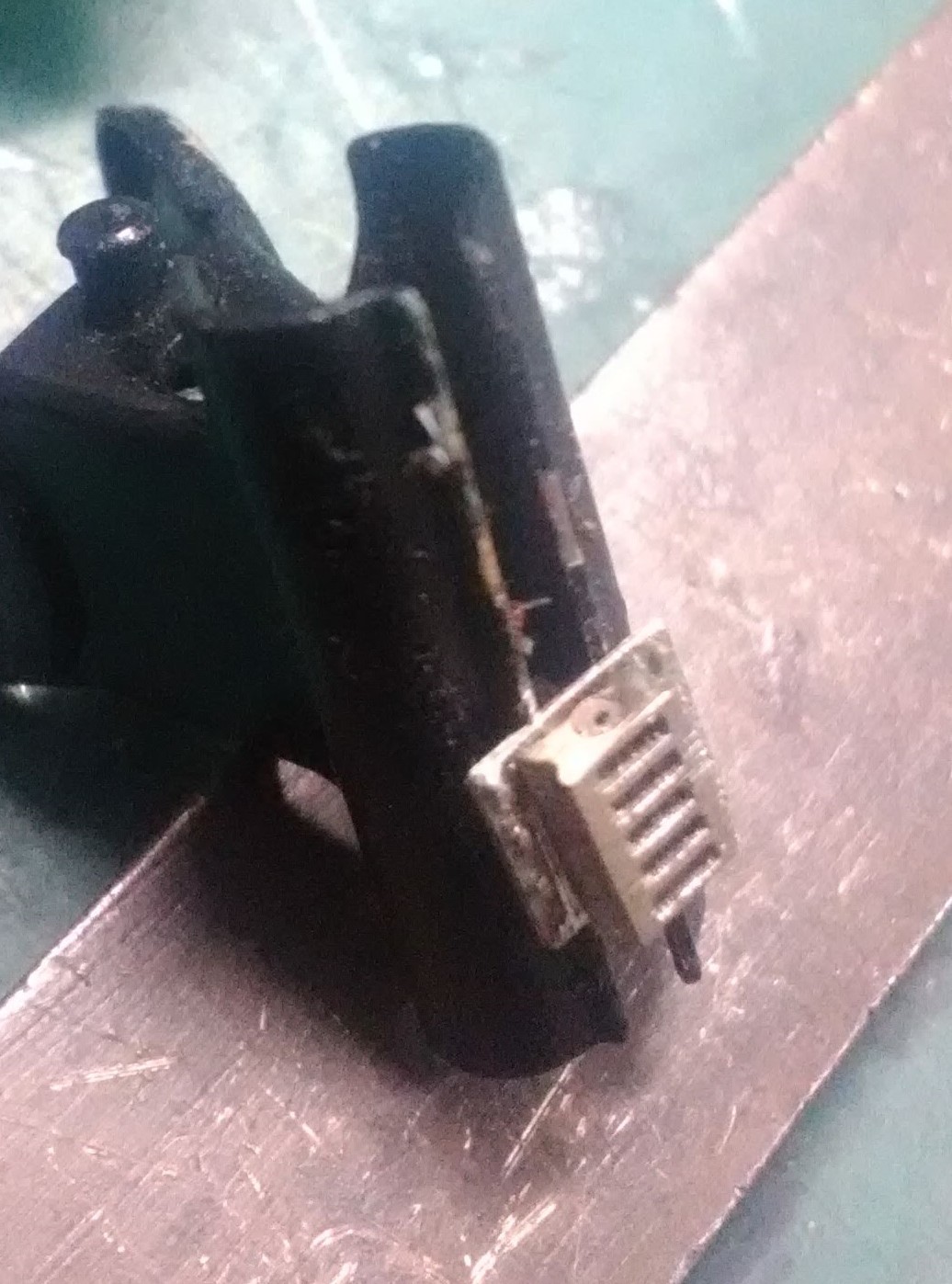

連結器座?パーツ大杉で1個作って、おなか一杯
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10075817.jpg

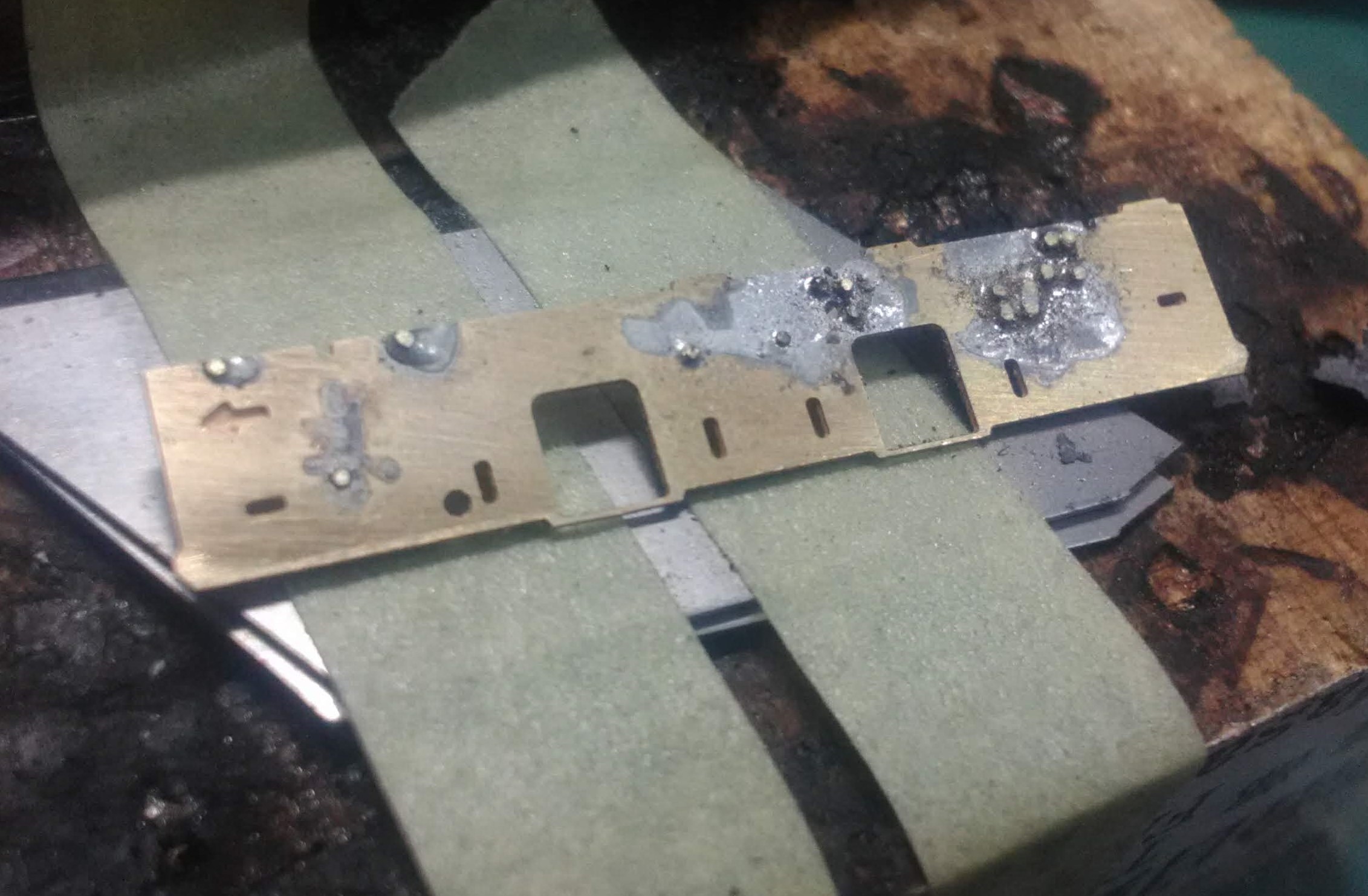

シャーシーは0.4ミリの真鍮線でボルトの表現
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10082564.jpg

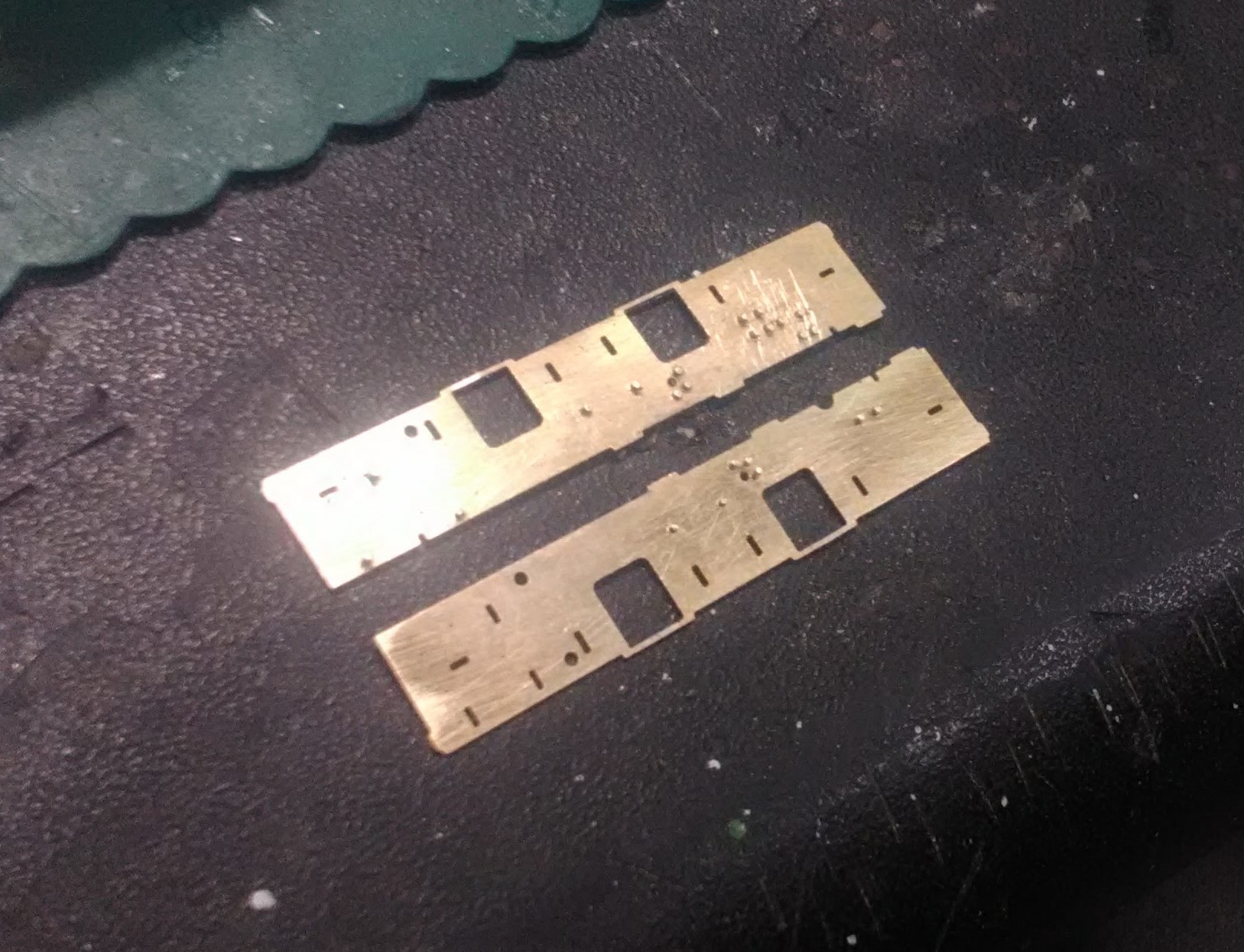

精密感が増していい感じです
が、余計なところまでボルト植えてます・・・
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10083023.jpg

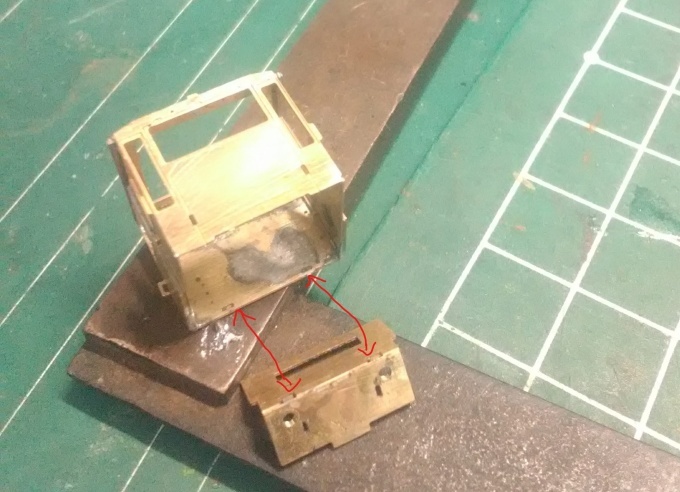

キャブの組み立て
ヤスリで平らに仕上げようと思ったら、ここがハマるように(スゲー
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10084883.jpg

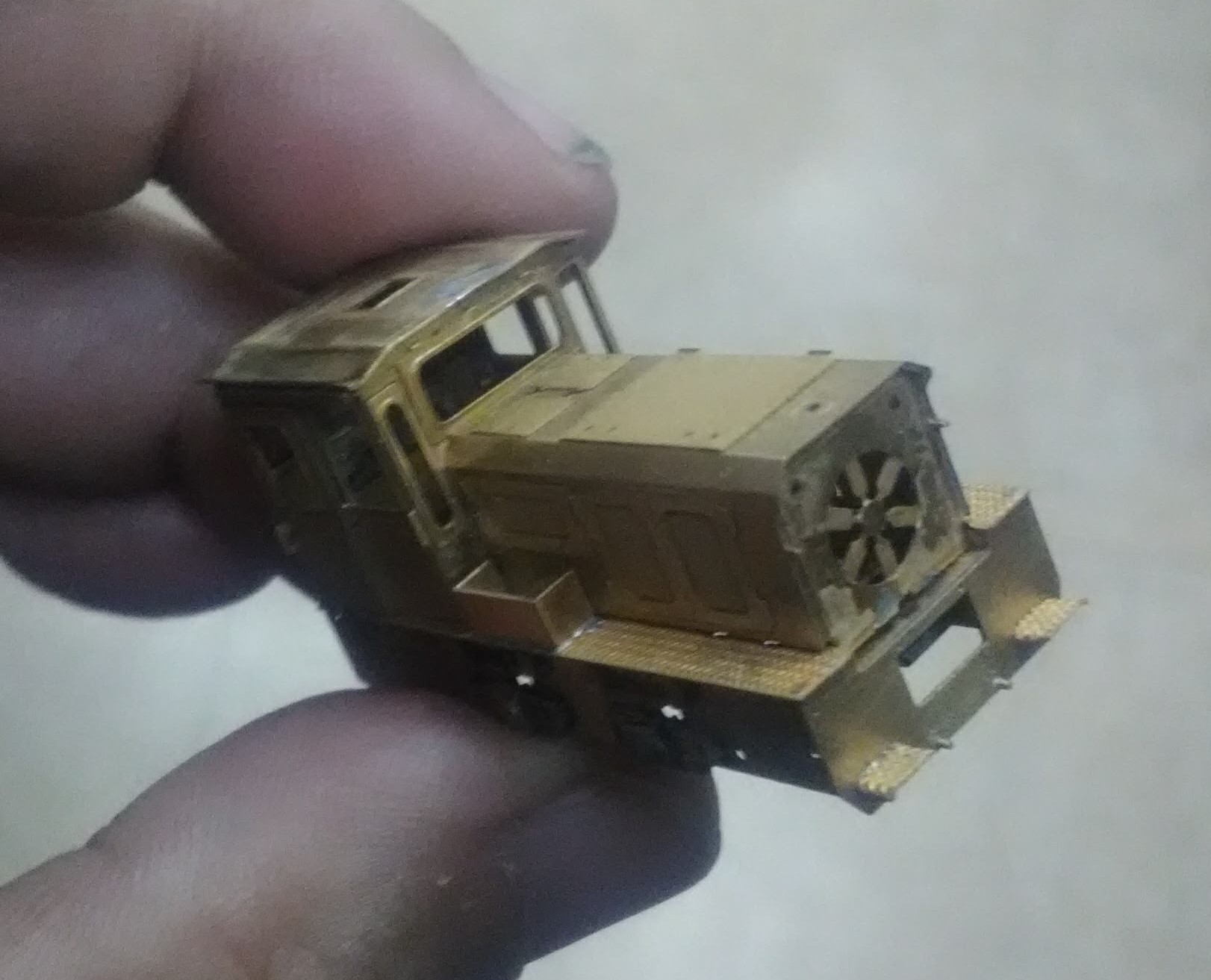

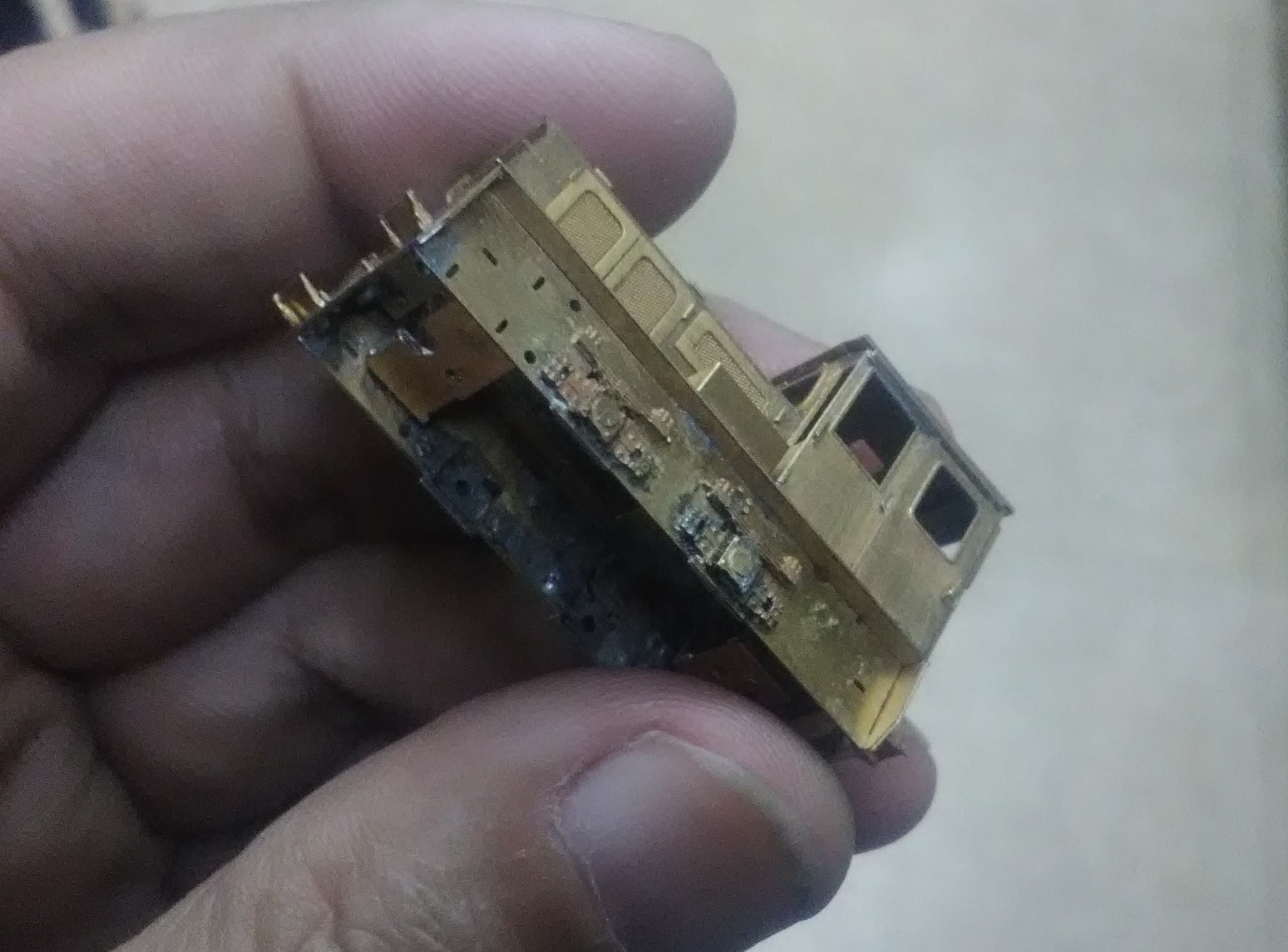

今回もイロイロやらかしながら何とかここまで
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10091023.jpg
動力は購入していませんが、客車も引かせたいので、うまく完成できれば純正品を購入しようと思っています
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10092043.jpg

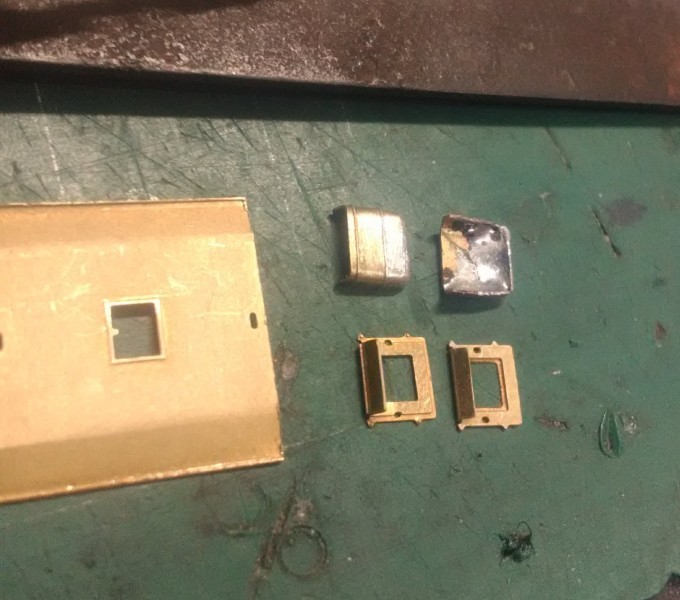

簡単な組立説明書はありますが、細かな部分はパーツ番号がほとんどないので、これはどれ?なことも
ベンチレーターのベースは裏表どっち?屋根に密着か少し浮くかの違いかな?
以前は牧場通信さまのブログで大変丁寧な工作見本がアップされていましたが今回は探せませんでした(探し方が悪いのか、残念)
軽便祭の記念エッチング板 北陸重機5tDL_e0137686_10092702.jpg
毎年のことですがメーカーの販売商品と違い
マニアが思いを詰め込んだこだわりの一枚!っつう感じでオマケがいっぱい
客車は1両ではさみしいので、2枚購入しました(太っ腹)
