印箱パイク その7


レール用のパネルに電気接点を四隅につけてコードをスッキリしてみました
レール用と電飾用を対角に配線してパネルを180度むきを変えられるようにしています
電飾用は清流ダイオードをかまして極性を揃え、可変抵抗でそれぞれ調光できるようにしました
レール用のパネルを180度変えると、イロイロぶつかりフタは閉まらない
高さ制限があり木などは立てられず、殺風景・・・



記事ここまで







by okikore | 2019-07-17 15:53 | ストラクチャー | Trackback | Comments(0)

印鑑パイク その6

印箱パイクの電飾
フタの書割には電源用に接点を付けました
蝶番に電気通してます
電源の6P電池はホルダーで
交換式
コントローラーも配線を見直したため交換してメインスイッチを付けました
パイクにつけ終わった街路灯のLEDから煙が・・・
交換してますが、いろいろ壊れる
配線やら抵抗やらでいろいろ試してみる
分からないことが多いわ・・・
壊れませんように(ナムナム)
室内の照明は3個で1ユニットのテープLED(下の物)を使いましたが
いくつでもOKなテープLEDもあるんですね(上の物)
直列に並んでいるのかな?
壊れたらこれに交換しようかな




記事ここまで




by okikore | 2019-05-30 11:11 | ストラクチャー | Trackback | Comments(0)

印鑑パイク

アズサクラフトさまの電柱を通販で購入

組み立ててみました

街灯や手すりを追加

その他小物をチマチマと

購入した芝生の素(6ミリ)を使ってみました
クリップのリード線を使いやすく長くしてあります
2ミリと6ミリを混ぜて、たっぷり目に振りかけています

何とかイイ感じに撒けましたが、2ミリは見えない
別々に撒かないとだめですかね・・・

電飾は以前「三丁目の夕日」で使ったコントローラーを使用
ばらして無理やり突っ込んでいます
点灯試験
慣れない電飾、コントローラー含め何回か破損
安価ですがその都度取り換えが大変・・・


記事ここまで





by okikore | 2019-05-27 11:29 | ストラクチャー | Trackback | Comments(0)

ネットのアイデアで、簡易「芝生の達人」私も試してみました
アマゾンで購入のイオンジェネレータ(300円弱)
ワニ口クリップと入力用の端子を取り付け
100均の壊れてしまった小物洗浄用のアミと
9Vの電池ボックス
つなげて
以前購入のKATOのはじめての草はらスターターセットを使って
クリアファイルにボンドを垂らして、フリフリ
なかなかいい感じに立っています
ジオラマにもフリフリ
はらった残りはまとめてまた使えます
うまく出来るかどうかわからなかったので、いい加減な工作ですので、危なっかしいです
高価な輸入品の商品や蚊取り器を使った改造はあきらめていましたが、これは安価で簡単




記事ここまで



by okikore | 2019-04-21 12:22 | ストラクチャー | Trackback(8) | Comments(0)

印箱パイク その5


改札を瞬間接着剤で組立
ネットでのアイデアで、クリアファイルを下敷きに使ってみました
透明なので図を挟んで工作できます
簡単に剥がれますのでグッドアイデア
以前はガムテープを使っていました
ベースに取り付け
大体完成
書割の旅館にも電飾
点灯試験
電飾は配線用パーツの到着待ち


記事ここまで




by okikore | 2019-04-20 17:55 | ストラクチャー | Trackback | Comments(0)

印箱パイク その4


小さな駅を作ります
モックアップで検討中
印箱ケースは蓋が閉まるので、高さ制限など検討
キサゲブラシで木目を付けて
窓や扉は左右ずらして取り付け
他の小物
と、短いホーム
照明はLEDテープを細切れにして
取り付け
配線は基盤にハンダ付け、両面テープが付いているので取り付けも簡単
ウェザリングして完成
記事ここまで





by okikore | 2019-04-19 10:21 | ストラクチャー | Trackback | Comments(0)

印箱パイク その3

窓などのパーツを付けて仮置き
ウエザリング
袖看板
付けました
印箱は大穴を開けて
通販で届いたスイッチなどを配線
コネクタも注文済みですが、なかなか届かない
出来るだけ目立たないように印箱の横に穴を配置して
スイッチ類はあまり飛び出さないようにしてみました
ニスを塗りましたが木口が汚い
左から6Pの逆転スイッチ、2Pの照明スイッチ、オフ付きのボリューム、手回し発電用の外部入力



記事ここまで



by okikore | 2019-04-17 12:50 | ストラクチャー | Trackback | Comments(0)

印箱パイク その2


窓枠を仮取り付け
窓・転落防止板・障子・カーテンと隙間を開けながら付けてみました
鳥居はプラ丸棒から製作、下の一段太くなっているところは
配線の伸縮チューブ
街灯も伸縮チューブで段付け
画像はほぼ縮尺(1/80)を合わせてプリントして大きさの見本にしました
カッターで石畳
書割のストラクチャーは電飾を予定していますので裏をパテで遮光
鉄コレの猫屋線をゲット
ナローの初蒸気です
試運転、快調に走りましたが客車は無理
記事ここまで





by okikore | 2019-04-16 11:56 | ストラクチャー | Trackback | Comments(0)

印箱パイク その1


少し前に阿亮鐡道模型社(山下さま)の印箱を使ったミニパイクをネットで拝見
いつかはこんなの作ってみたい(遠い目)・・・
と、思って印箱だけは入手していましたが

とりあえず試作、N用のフレキレールを曲げ曲げ
枕木を抜いてレールだけ曲げたほうがきれいに曲がる
で、本番用
案外うまく出来た
電気関係のパーツを購入
ネットで探した、いい雰囲気の旅館がありましたので
フタのほうに付く書割を試作
小物パーツをチマチマと
作ってみます
仮配置
イイ感じ


記事ここまで



by okikore | 2019-04-15 11:58 | ストラクチャー | Trackback | Comments(0)

ダイソーでコケ玉を購入
手で剥けましたので
ゴム系接着剤で付けました

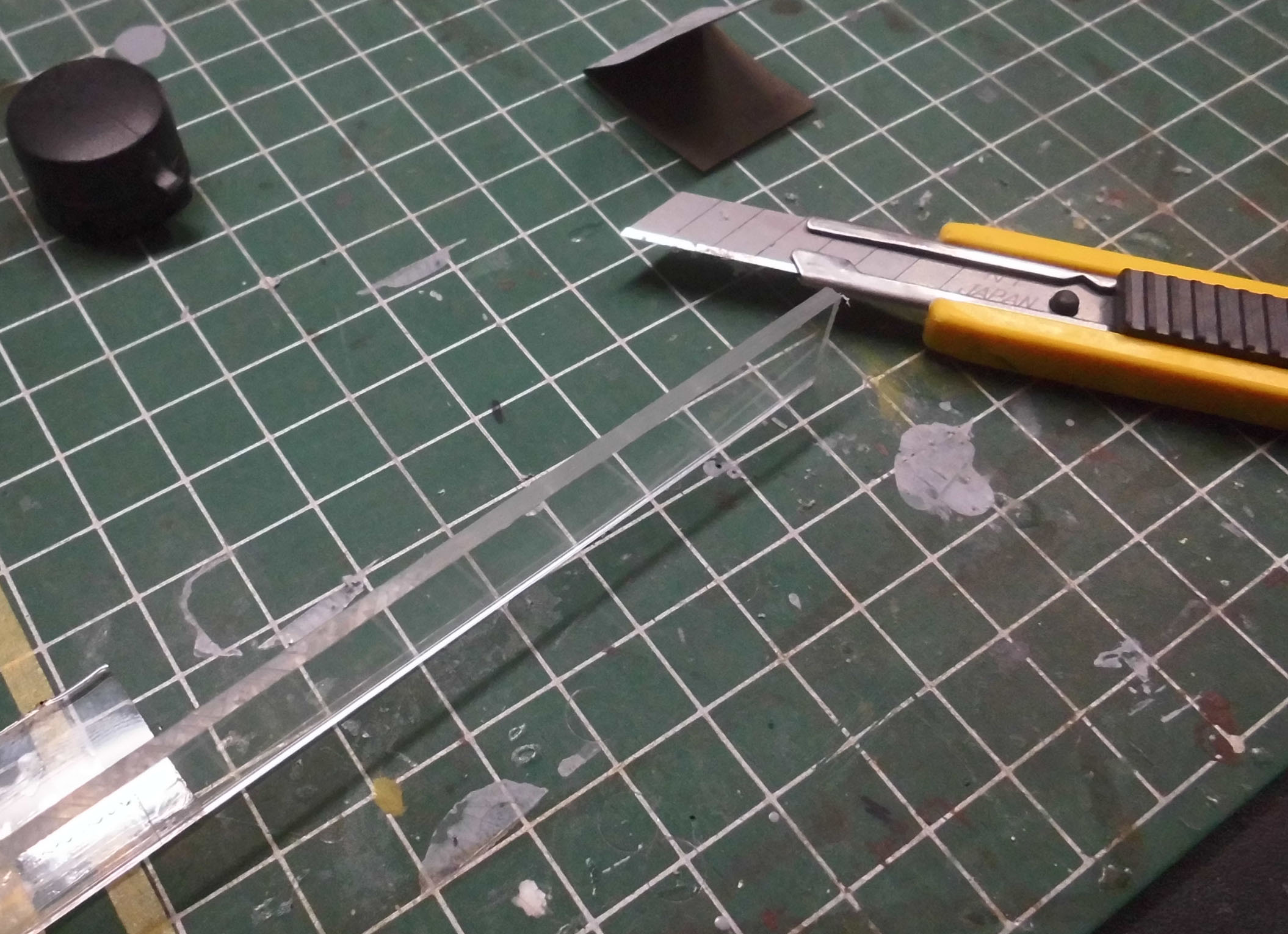

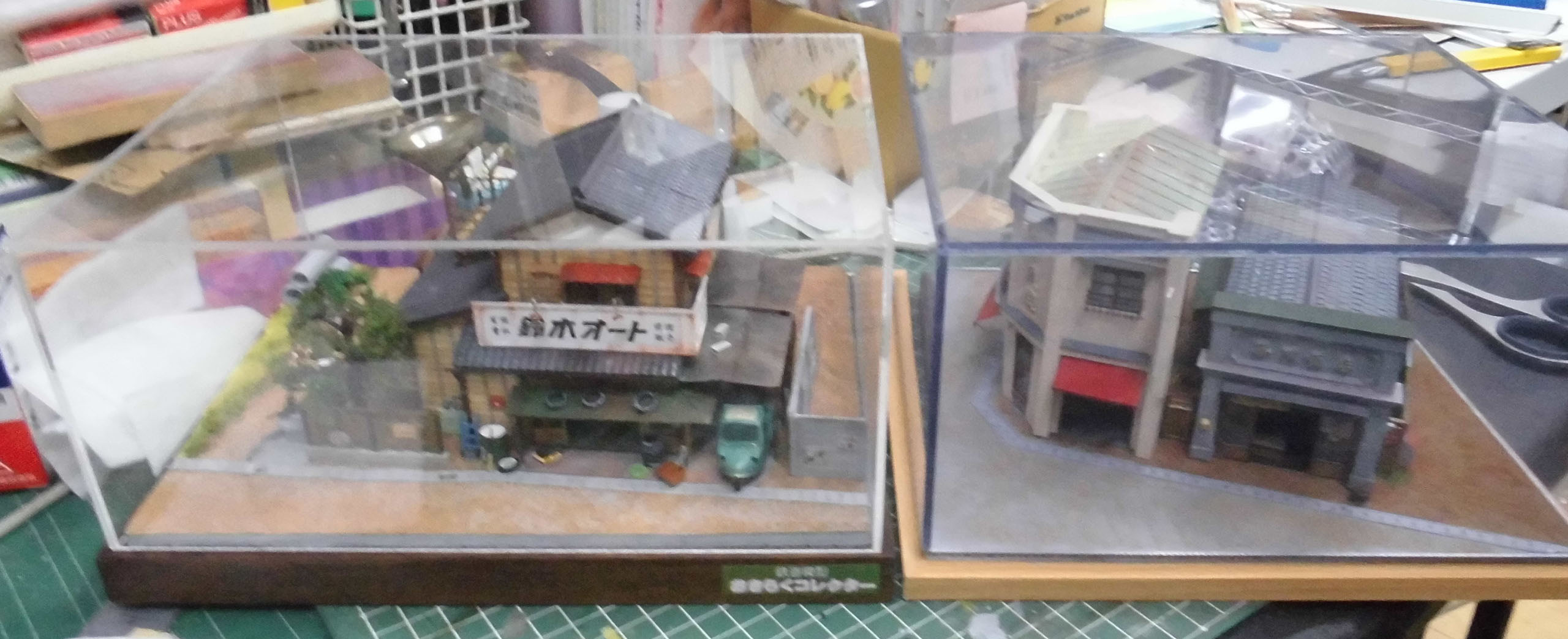

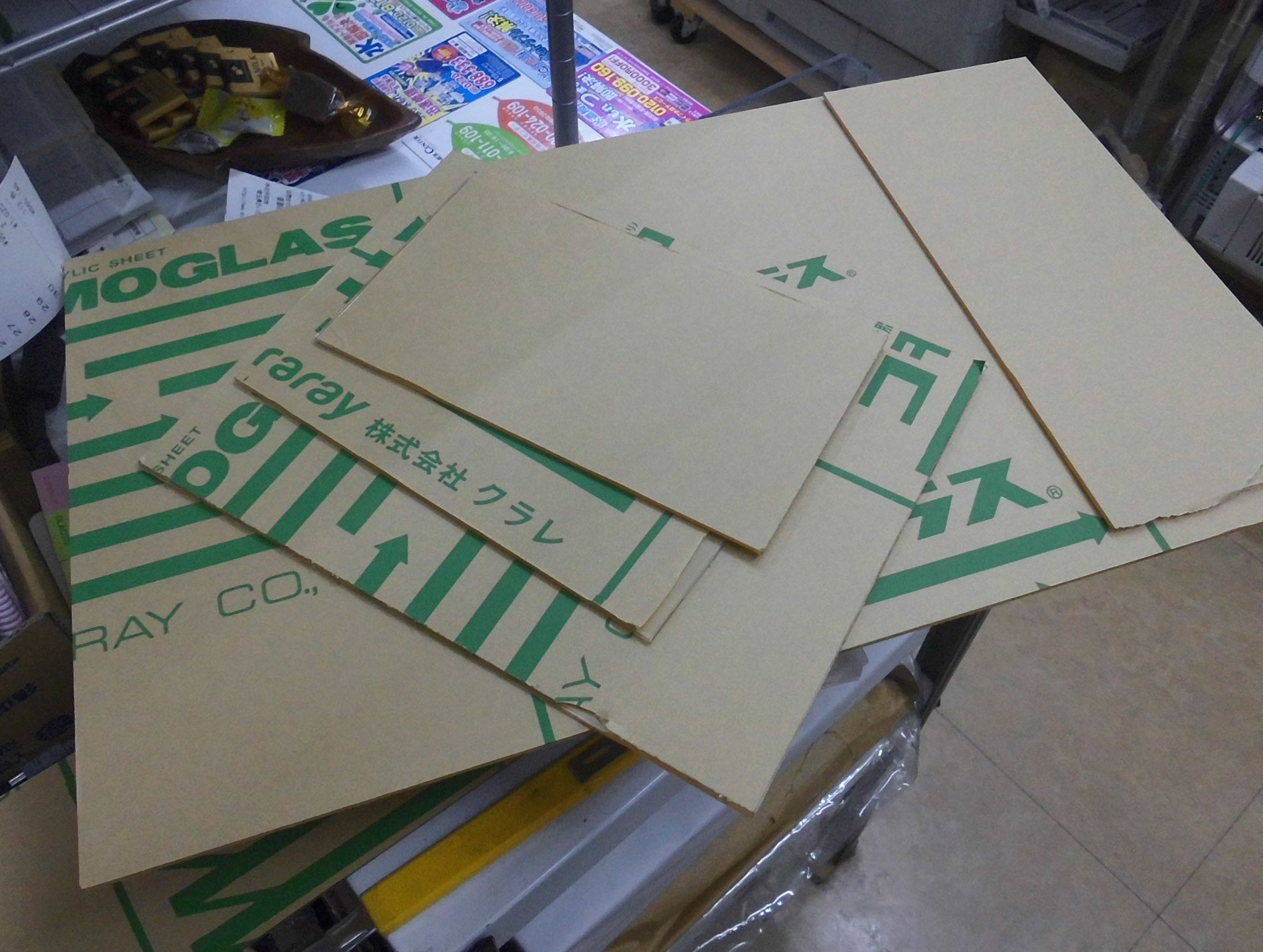

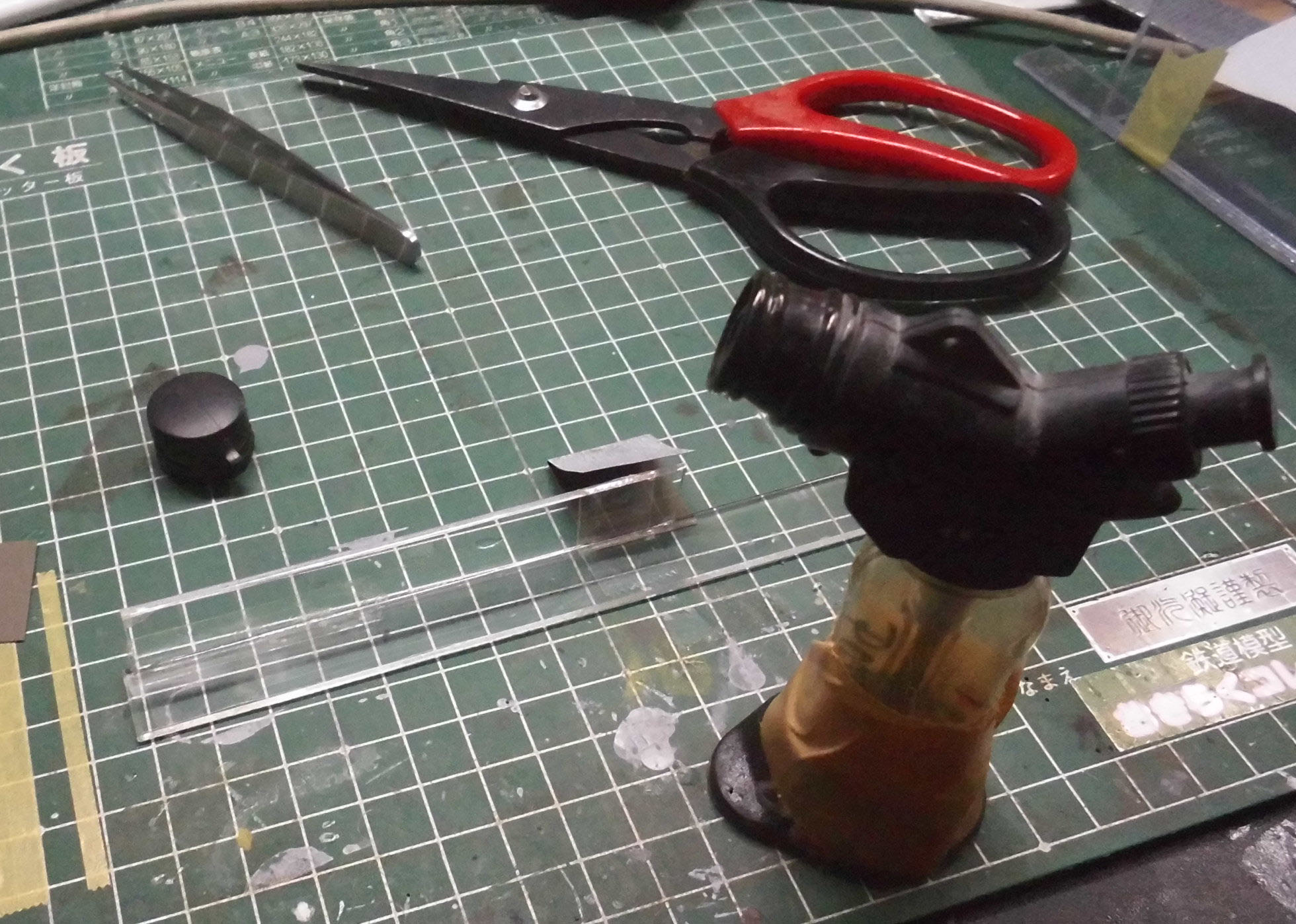

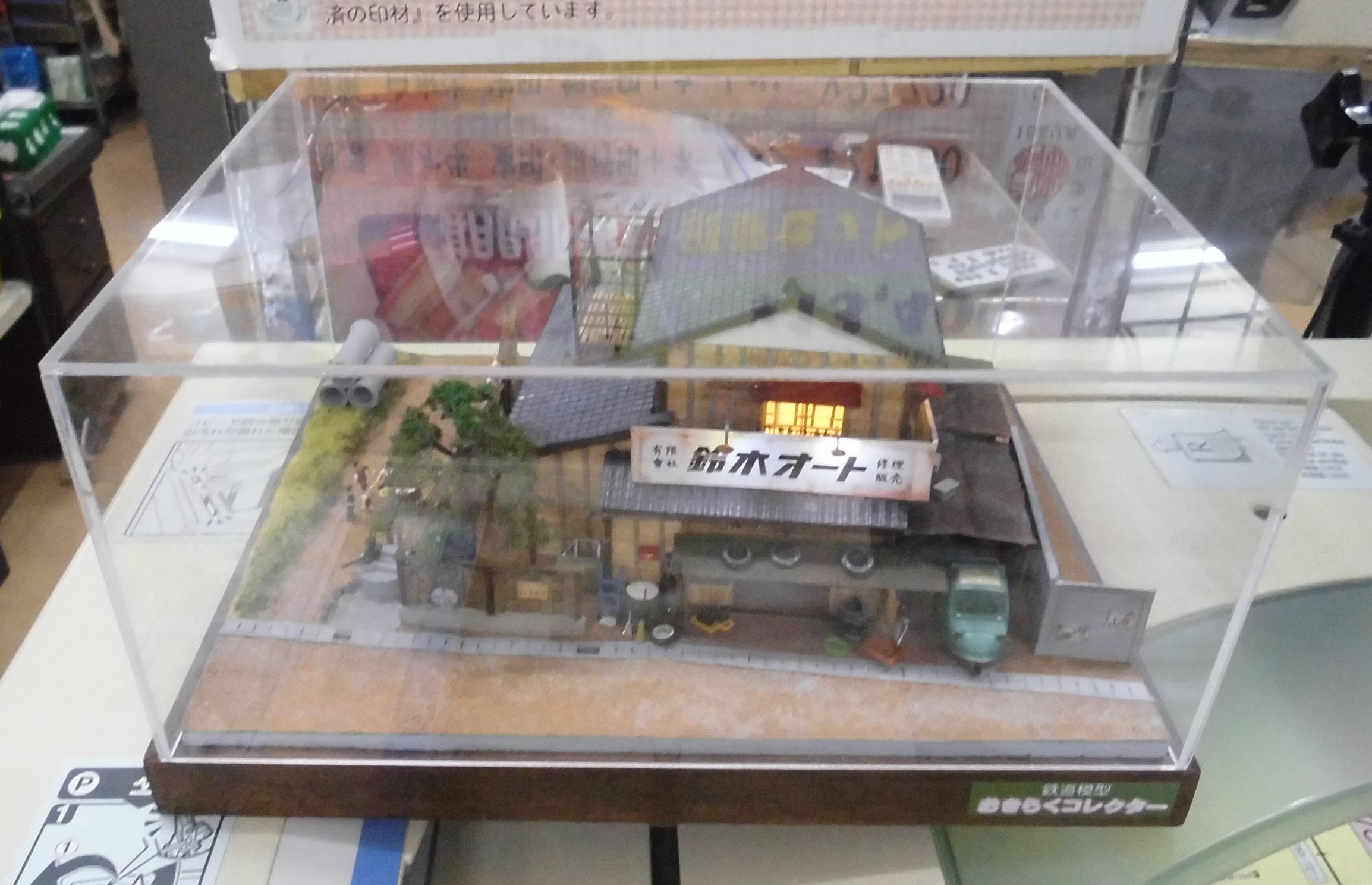

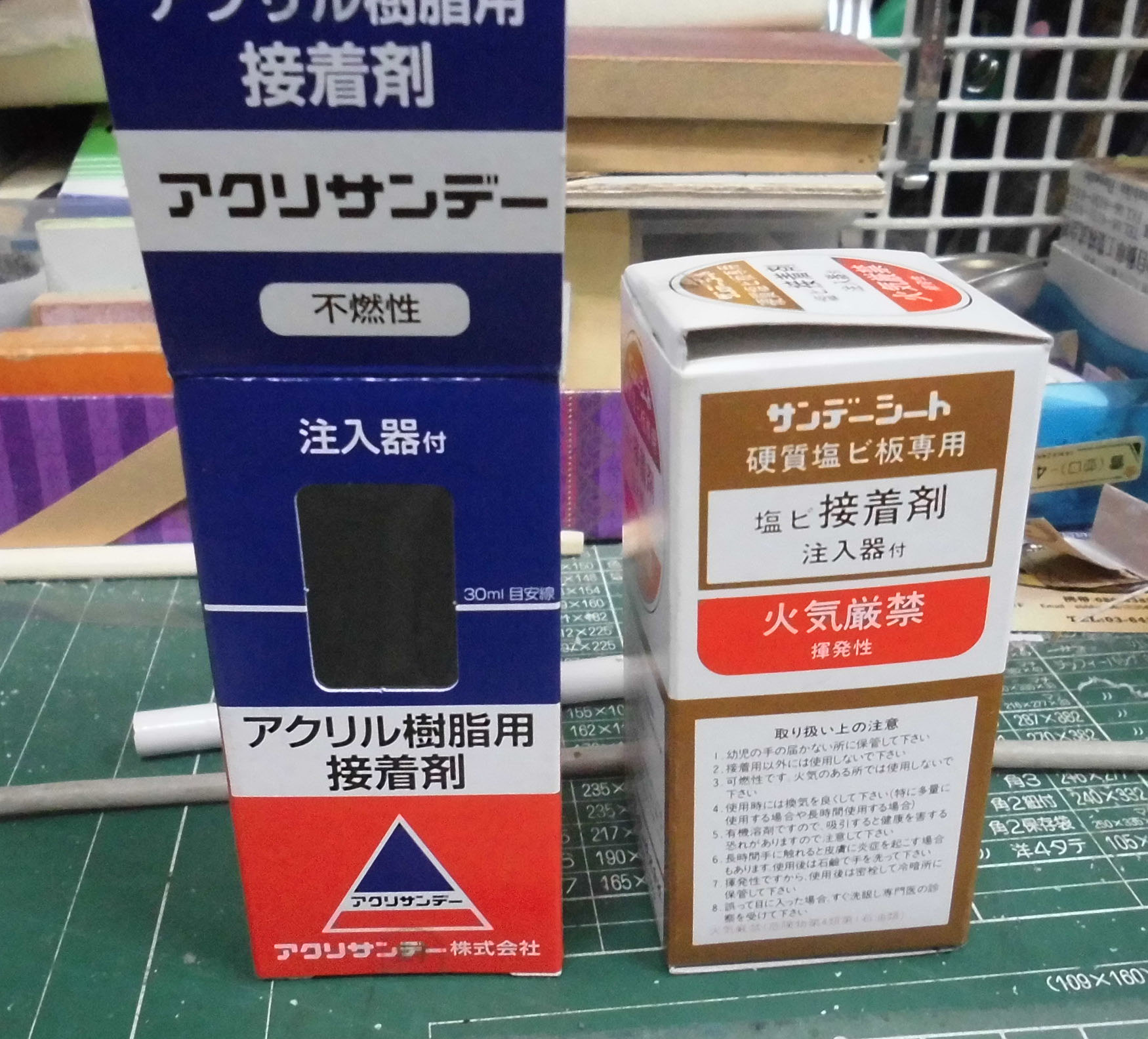

透明のアクリルでケースを製作
配線を少し変えて、手回し発電機で遊べるようにしてみました
人形をオークションでゲット
さすがプライザー良く出来ています
が塗らないと・・・
