モデモの旧客に室内灯


集電機能のないモデモの旧客に室内灯を付けました
前回ざっと紹介しましたが表記の間違えなどもあり、まとめてみました
台車はTR23で美軌模型店の16ミリ台車集電板を使用
穴は2ミリのドリルを使用、集電板に当たるゲートをカッターで削除

車輪はカトーの中空軸を使用(右側、左はついていた物)

台車にセット、カプラーの交換もしてあります

室内灯はテープLED(ブリッジダイオード付き)とアルミテープ

テープLEDから、ボディのサイドにアルミテープで通電

シャーシも台車部分の床下から、シャーシのサイドにアルミテープで通電

アルミテープの接続部分は折り返して電気が通るようにしてあります
組み立てるとボディのテープとシャーシのテープが接触して通電

走行テストしましたが、動力車の種類にもよりますが電圧が弱いと点灯しないことがあり、LEDについては要検討です(泣き
[PR]
by okikore | 2016-03-14 11:42 | 車両工作 | Trackback | Comments(2)

こりずに室内灯


モデモのダブルルーフ客車に室内灯を付けるため、フェイスブックで紹介された美軌模型店の台車集電板を購入しました
軸距がいろいろありましたので試しに一通り購入(あやしいものも一緒に)

1両分313円、表面をマジックで黒く塗りました

台車の加工、穴を開けるだけ

車輪をカトーの中空軸に変えてセット
モデモのTR11台車を2両加工しましたが軸距が16ミリと16.5ミリ(発売時期によって変わったんでしょうか)

ボディは10系客車と同様テープLEDで

台車からの集電はアルミのテープを使用

簡単な加工で集電出来ましたので、追加購入しようと思います

以前は集電加工で床板に集電板を通す長穴を開けたり台車の加工も面倒だった覚えがありますが、今回の方法は目から鱗状態
美軌模型店さまには他にもアイデアいっぱいのアイテムがありますので楽しみです
[PR]
by okikore | 2016-03-12 19:34 | 車両工作 | Trackback | Comments(0)

室内灯の続き


手持ちのカトー10系客車に室内灯が組み込まれていた物がありました
私は付けた覚えがないので中古で購入したものだと思いますが、ムギ球タイプの純正品だと思います

左が純正と思われる室内灯で右が自作テープLED(電球色)
屋根にプリズムが仕込んであり、純正品は均等に光が分散しています

いろいろ繋げて遊んでみると、自作室内灯の編成に純正室内灯の車両をつなげると自作の方はガクッと光量が減り挙動がおかしい・・・
いろいろ調べると、テールランプ付きの緩急車はテールランプの点灯時と消灯時で室内灯の光量に変化
動力車を付けても客車の室内灯の挙動がおかしい??(動力車のメーカーにもよりますが)

諸先輩の作例を参考におきらく工作しちゃいましたが、いろいろ間違っちゃっているようで奥が深い・・・

前回スハネ30もいいねなどと書き、編成表の検索をしていると、なんとカトーから発売予定が!!
カトーなんか勢いづいちゃってますね~!楽しみ(一時期のマイクロ並み)
青色らしいですがブドウ色もそのうち出るんでしょうか?
[PR]
by okikore | 2016-03-08 10:41 | 車両工作 | Trackback | Comments(0)

10系安芸の室内灯

前回ロマンスカーの室内灯で失敗ぶっこいていますので、オーソドックスな物から仕切りなおし
オークションで入手した10系の安芸編成

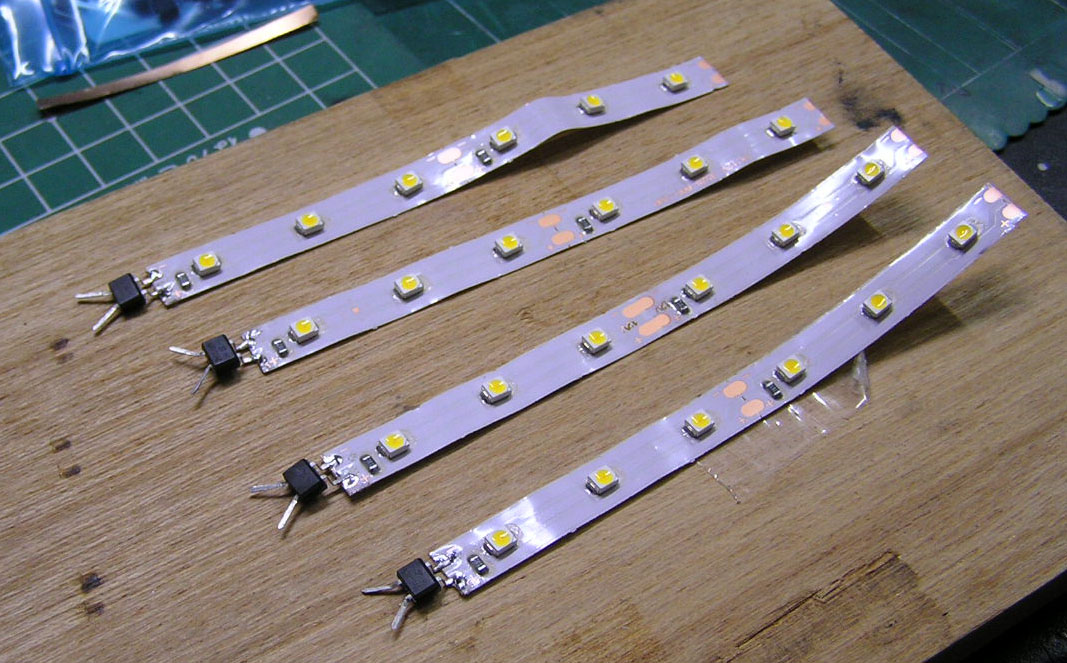

LEDテープにブリッジダイオードをハンダ付け

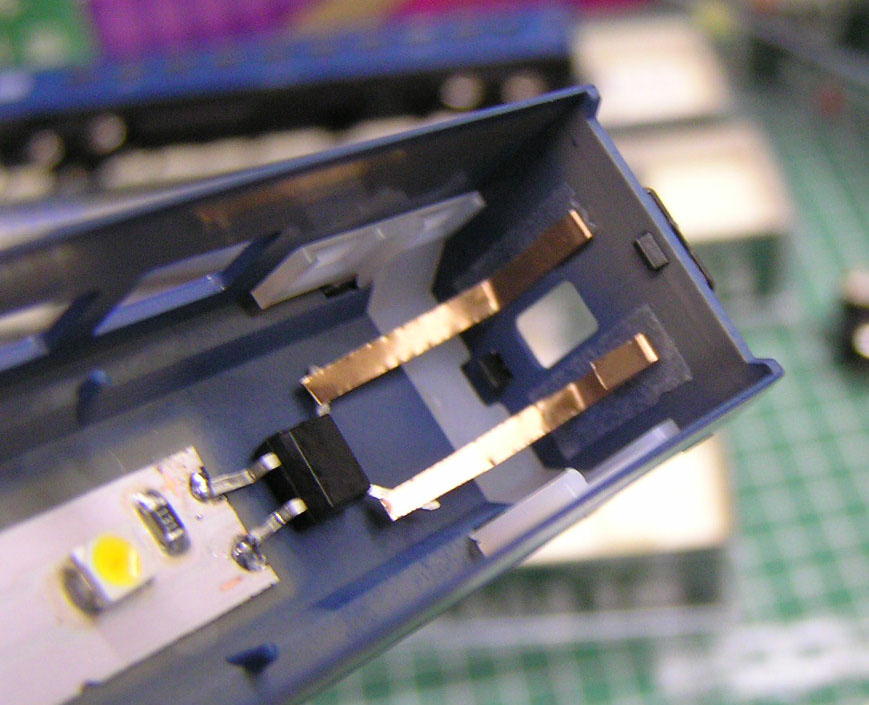

集電用の銅板と共に屋根に貼り付け

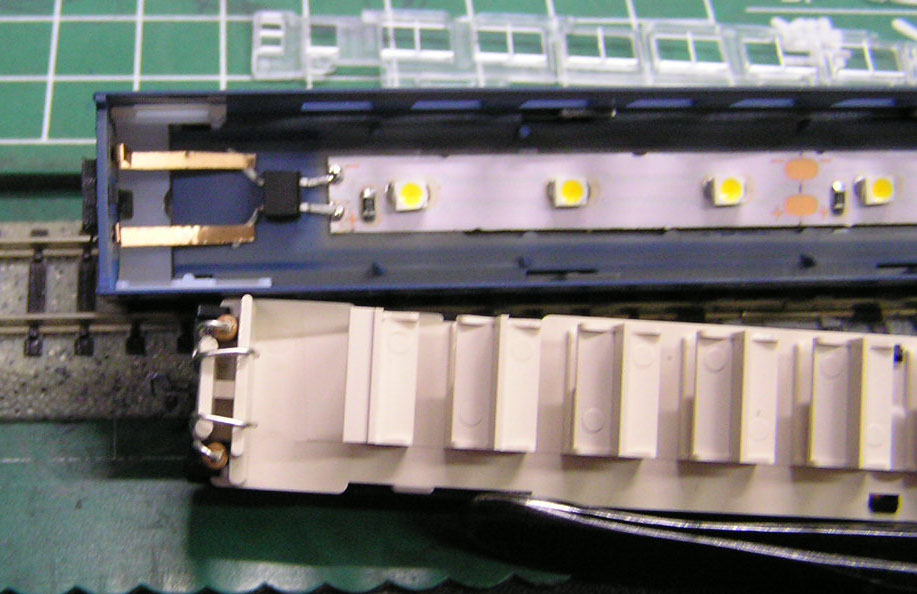

下回りに集電を兼ねて抵抗刺して

こんな感じ

食堂車は構造が違うのでこんな感じに(ってどんな感じじゃ分かりづらっ)

なかなか良いです

カトーのサイトには10系の室内灯は電球色が指定してありますが、ネットでは蛍光灯との記述もあり一等寝台だけ白色LEDテープを使ってみました

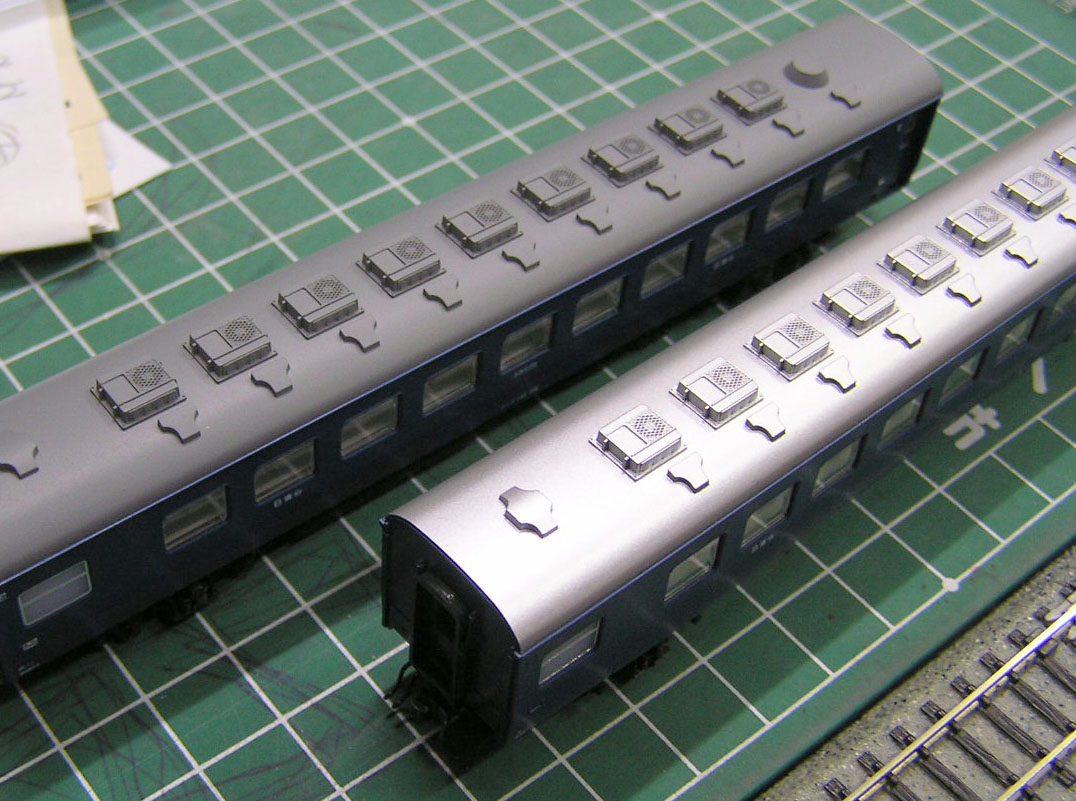

手持ちのオハネ12などを編成に組み込むため引っ張り出しましたが、屋根の色が・・・

クラブの走行会でスハネ30を組み込んだ編成を拝見しましたので、真似てみようと思っていますが、編成表が・・・気にしない

暖房車付の客車セットも発売になったんですね~
安芸もそうですが、見てから購入と思っていましたが、イモンは予約のみだそうです
どうしても欲しいものは予約!っつうことらしいのでどうしても欲しい気動車の鉄コレはポチってしまいました(動力2個付きの大人買い)
