モデモの旧客に室内灯


集電機能のないモデモの旧客に室内灯を付けました
前回ざっと紹介しましたが表記の間違えなどもあり、まとめてみました
台車はTR23で美軌模型店の16ミリ台車集電板を使用
穴は2ミリのドリルを使用、集電板に当たるゲートをカッターで削除

車輪はカトーの中空軸を使用(右側、左はついていた物)

台車にセット、カプラーの交換もしてあります

室内灯はテープLED(ブリッジダイオード付き)とアルミテープ

テープLEDから、ボディのサイドにアルミテープで通電

シャーシも台車部分の床下から、シャーシのサイドにアルミテープで通電

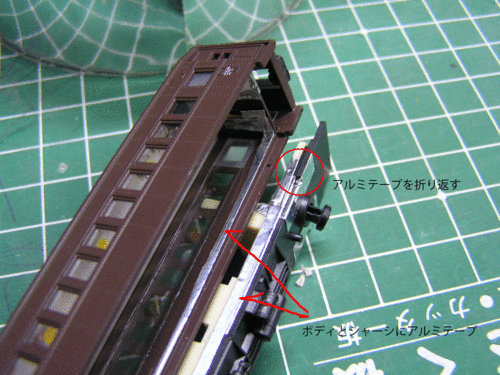

アルミテープの接続部分は折り返して電気が通るようにしてあります
組み立てるとボディのテープとシャーシのテープが接触して通電

走行テストしましたが、動力車の種類にもよりますが電圧が弱いと点灯しないことがあり、LEDについては要検討です(泣き
