保線車両4.01

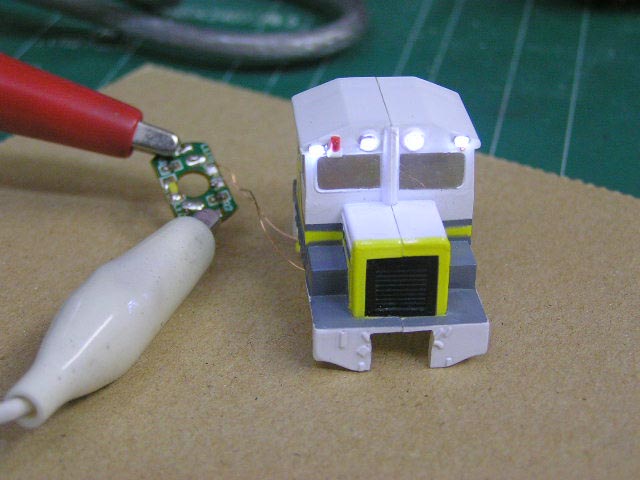

点灯試験
基板を経由すると発光が弱くなるようです

基板にコネクターを付けて、走行試験するとさらに弱く(低速ではほとんど点かない・・・)

勉強してみます・・・

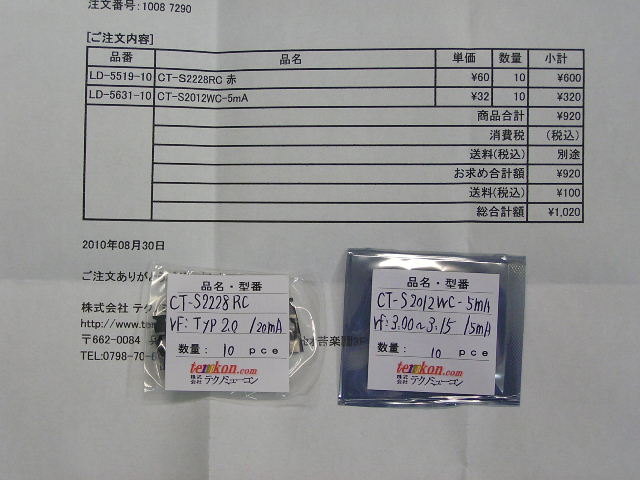

通販で注文中のブツが届きましたので、また違う物に手を出しちゃいました

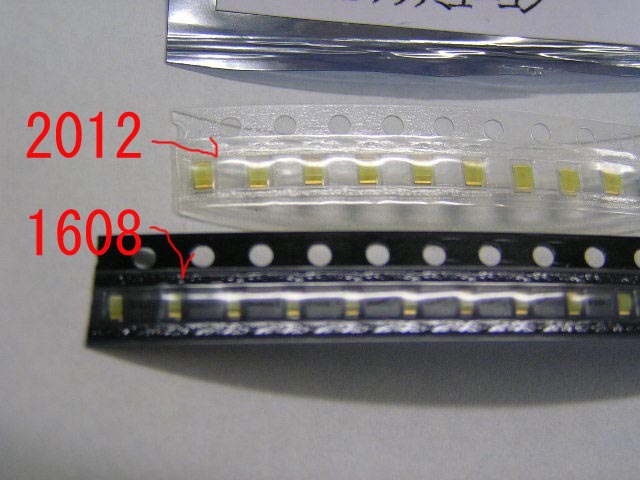

少し大きい2012チップLED(下は使用中の1608)
車両に使えるかな?調べると2色表示(ヘッドとテールを併用)や点滅(赤色灯)するのも有るようです

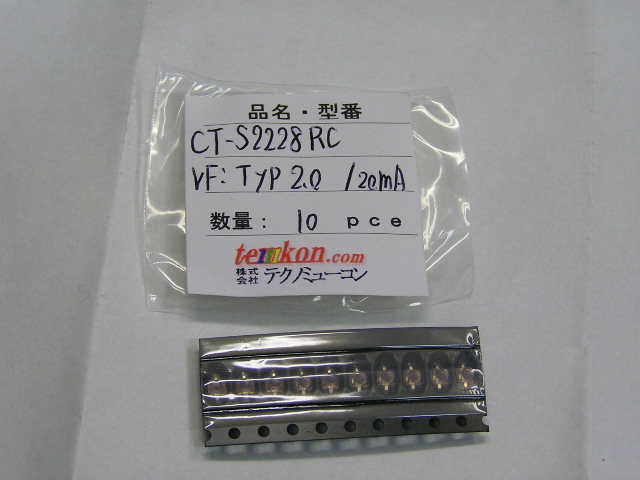

と、丸形状のLED

小型でこの形状はなかなか見つからなかったです、発色は赤

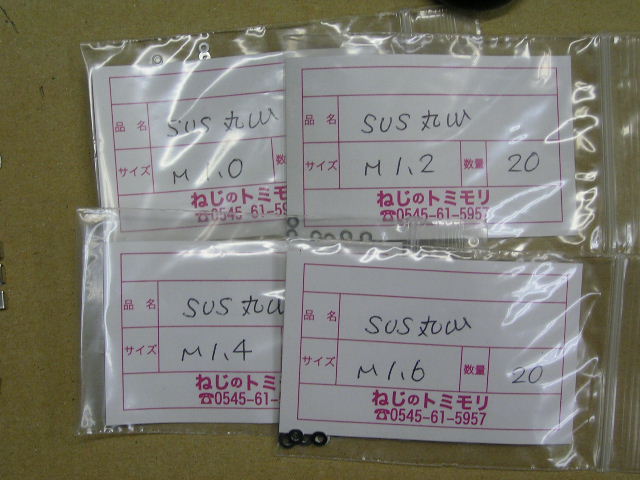

以前購入済みの座金
ホームセンターには小さな物がなく、通販で購入(便利な世の中に、とおやじ丸出し)

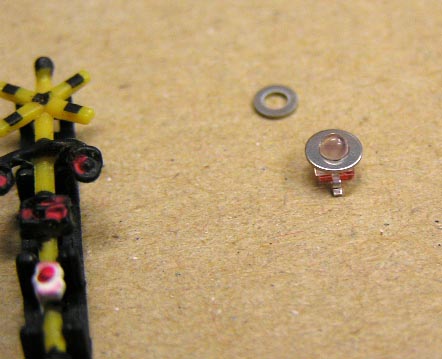

コレ(←以前の記事)に使えるかな、オーバースケール?

Commented by SL亡者 at 2010-09-03 20:25 x
見える基板に最初から”チップLED”が直付けされているので、集電接点から”チップLED”までの間に≪560Ω(280?)位のチップ抵抗(2mm角くらいの大きさ)≫が直列で入っているはずです。
基板を使うのなら≪チップ抵抗≫をはずすか、パスして直結にするかしたほうが良いと思います。

暗いのは、多分、抵抗のせいだと思います。
Commented by おきコレ(管理) at 2010-09-05 15:04 x
ご教授感謝です
直結でイメージ通り明るく発光しました
近日中にブログアップします
ありがとうございました
